Tworzenie rodziny typu cięgien

Dowiedz się, w jaki sposób modelować przykład rodziny typu cięgien.

Najprostszym sposobem utworzenia rodziny typu cięgien jest skopiowanie odpowiedniej rodziny typu z pustym rdzeniem. Geometria elementu jest już ustawiona, a istniejące otwory mogą ułatwić pozycjonowanie cięgien.

1. Otwórz rodzinę typu z pustym rdzeniem, na przykład hcs_20.rfa, i zapisz ją pod nową nazwą, na przykład hcs_20_Strandtype1.rfa.

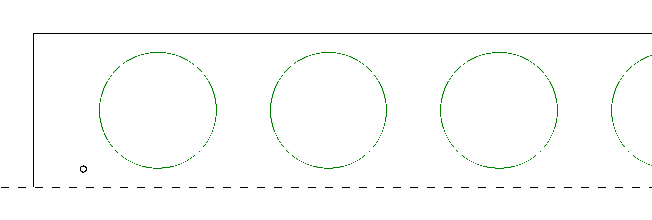

2. Przełącz na widok z przodu i utwórz cięgna jako cylindryczne wyciągnięcia. Średnica wyciągnięcia musi być taka sama jak średnica cięgien w elemencie wirtualnym, zarówno pionowo, jak i poziomo. Wyciągnięcie może mieć dowolną długość.
   • Tworzenie wyciągnięcia: Utwórz Formy Wyciągnięcie.
   • Tworzenie okręgu: Zmień | Utwórz wyciąganie Rysuj okrąg. Narysuj okrąg o średnicy cięgien i w przybliżeniu określ jego położenie.
   • Zakończ edycję wyciągnięcia: Zmień | Utwórz wyciąganie Tryb Zakończ tryb edycji.

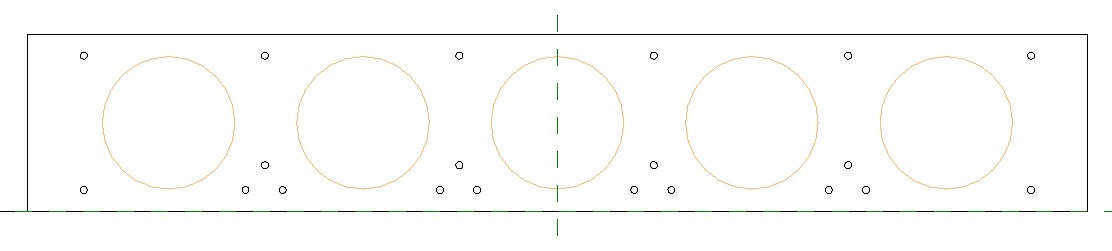

   • Utwórz nowe wyciągnięcia lub skopiuj istniejące dla wszystkich cięgien. Określ dokładnie położenie cięgien, używając linii wymiarowych:

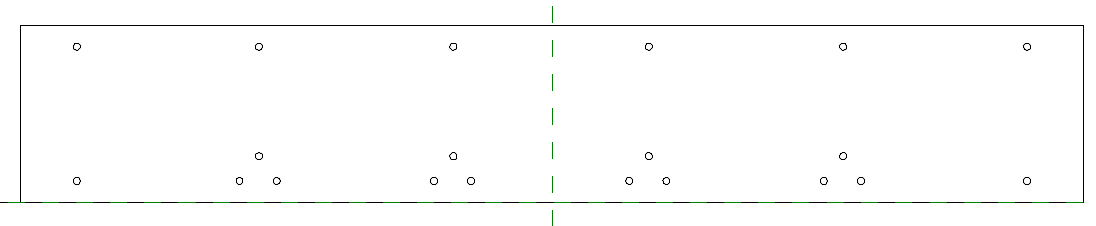

   • Usuń otwory (wycięcia tłoczenia) z rodziny:



   • Usuń parametry z rodziny: Utwórz Właściwości Typy rodzin. Wybierz poszczególne parametry i kliknij przycisk Usuń.
   • Jeśli rodzina została zdefiniowana, jej nazwa musi zostać zmieniona zgodnie z nazwą rodziny typu cięgien (na przykład nazwa pliku bez przyrostka .rfa).
   • Zamknij okno dialogowe i zapisz nową rodzinę.
