Kojarzenie elementów fizycznych i analitycznych

Model analityczny jest uproszczoną reprezentacją modelu konstrukcyjnego. Jego elementy analityczne odzwierciedlają założenie.

Można utworzyć reprezentację analityczną dowolnego fizycznego elementu lub grupy elementów. Liczba elementów, analitycznych i fizycznych, będących częścią skojarzenia, nie jest ograniczona.

Tworzenie odpowiedników analitycznych nie powoduje automatycznego utworzenia połączenia między dwiema reprezentacjami.

Aby utworzyć połączenie między elementami fizycznymi i analitycznymi, użyj jednej z trzech opcji:

• Ręcznie skojarz elementy fizyczne z ich odpowiednikami analitycznymi.
• Podczas tworzenia reprezentacji analitycznej użyj skojarzenia wspomaganego.
• Użyj pakietów automatyzacji analitycznej konstrukcji, aby dodać skojarzenie podczas tworzenia lub aktualizowania reprezentacji analitycznej lub fizycznej na podstawie istniejącego kontekstu fizycznego lub analitycznego.

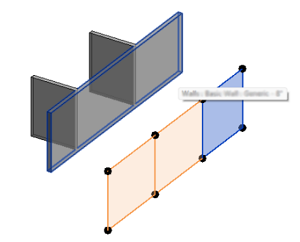

Dodawanie skojarzenia między elementem fizycznym a jego analitycznymi odpowiednikami

1. Wybierz element analityczny.
2. Na karcie Zmień | <Element> w panelu Koordynacja kliknij opcję (Dodaj skojarzenie).
3. Wybierz odpowiednik zgodnie z monitem na pasku stanu.


   Uwaga: Elementy będące już częścią skojarzenia zostaną wyróżnione. Można je jedynie usunąć.
4. Kliknij przycisk Zakończ, aby dokończyć skojarzenie, lub przycisk Anuluj, aby odrzucić zmiany i zakończyć.

Skojarzenie można utworzyć między dowolnym rodzajem elementów konstrukcyjnych i analitycznych (np. kondygnacji z elementem analitycznym).

Uwaga: Każdy element może być częścią tylko jednego skojarzenia.

Identyfikowanie skojarzonych elementów

Identyfikowanie skojarzonych elementów po zdefiniowaniu skojarzenia:

1. Wybierz element będący częścią skojarzenia.
2. Na karcie Zmień | <Element> w panelu Koordynacja kliknij opcję (Wyróżnij skojarzenie).

Uwaga: Wyróżnienie elementów o różnych skojarzeniach spowoduje oznaczenie wszystkich elementów należących do wybranych zależności.

Usuwanie skojarzenia między elementem fizycznym a jego analitycznymi odpowiednikami

Usuwanie skojarzenia między elementami fizycznymi i analitycznymi:

1. Wybierz element będący częścią skojarzenia.
2. Na karcie Zmień | <Element> w panelu Koordynacja kliknij opcję (Usuń skojarzenie).

Połączenie między elementem analitycznym a jego odpowiednikami analitycznymi zostanie usunięte.

Uwaga:

• Zostanie usunięte nie tylko skojarzenie wybranego elementu, ale całe skojarzenie.
• Zależności między fizycznym i analitycznym odpowiednikiem nie można edytować. Aby edytować skojarzenie, należy je usunąć i utworzyć nowe.
