Informacje o łącznikach zbrojenia

Łączniki zbrojenia łączą sąsiednie zbrojenie podczas upraszczania projektu betonu zbrojonego.

Łączniki oddziałują na pręty zbrojenia, które łączą, poprzez zmianę ich wymiarów fizycznych. Łączniki stosują obróbkę końców łączonego zbrojenia zgodnie z wymogami połączenia łącznika. Geometria pręta jest skracana, aby zmieścić połączenie z łącznikiem.

Geometria rodzin łączników może być modyfikowana. Niemal każdy typ łącznika można utworzyć i zmodyfikować w oddzielnych reprezentacjach w widoku 2D i 3D. Parametry typu określają wymiary, rozmiary prętów z połączonymi łącznikami oraz obróbkę końców odnoszące się do zbrojenia.

Widoczność łączników w widokach przekroju

Łączniki, podobnie jak w przypadku zbrojenia, mogą:

• być dodawane do zestawień,
• być dostępne w przypadku grup i zespołów,
• być eksportowane do różnych formatów,
• być odwzorowywane w zestawach zbrojenia,
• być przypisywane do podziału obiektu nadrzędnego z unikatowymi numerami łączników,
• być wyświetlane jako nieosłonięte w obiekcie nadrzędnym (w widokach 3D łączniki są jednak zawsze wyświetlane jako bryły),
• być oznaczane.

Kąty widoku łącznika

Geometria łącznika jest automatycznie obracana, aby była wyświetlana w taki sam sposób w widokach 2D, gdy zaznaczona jest opcja Wyrównaj do widoku. Łączniki są również ukryte, gdy są wyrównane do widoku, a kąt między płaszczyzną przekroju (lub dowolnym widokiem) a kierunkiem pręta jest większy niż 75 stopni.

W widokach 3D geometria łącznika jest zawsze wyrównana do końca pręta. Podczas obracania łącznika jest to położenie domyślne.

Przykład przedstawiający łączniki wyrównane do końca prętów w rozkładzie zbrojenia o dowolnym kształcie.

Aby wyświetlić łącznik w realistyczny sposób w widokach 2D, niezależnie od kąta obserwacji, można edytować rodzinę łączników i wyczyścić zaznaczenie opcji Wyrównaj do widoku. Upewnij się, że geometria bryły w rodzinie jest ustawiona tak, aby była wyświetlana we wszystkich widokach, i usuń całą geometrię linii symbolicznych.

Aby dowolny element bryły w rodzinie był wyświetlany we wszystkich widokach, można edytować rodzinę, wybrać element bryły, przejść do palety Właściwości Nadpisania widoczności/grafiki i zaznaczyć opcję Widoki rzutu, przekroju i elewacji projektu.

Konfiguracja rodziny	Włączanie opcji Wyrównaj do widoku. Rysowanie linii symbolicznych dla widoków 2D. Wyświetlanie elementów brył tylko w widokach 3D.		Wyłączanie opcji Wyrównaj do widoku. Usuwanie linii symbolicznych z rodzin. Włączanie widoczności brył we wszystkich widokach.
Rzut
Przekrój

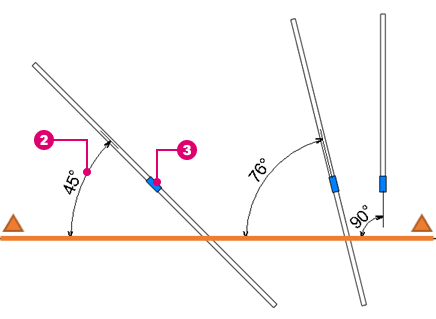

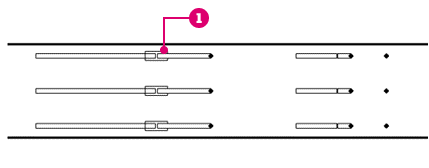

	Po lewej stronie obrazu łącznik jest widoczny dla kątów obserwacji ≤ 75°.	Po prawej stronie obrazu łącznik nie jest widoczny dla kątów obserwacji > 75°.	Łącznik jest widoczny niezależnie od kąta obserwacji.

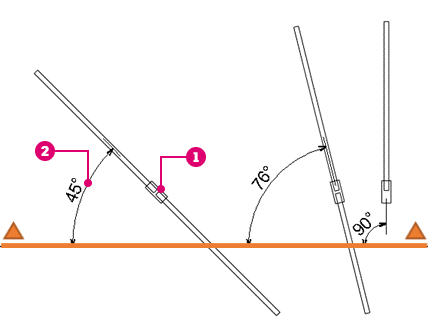

Łącznik przedstawia reprezentację symboliczną w widokach 2D.

Kąt między prętem a płaszczyzną przekroju.

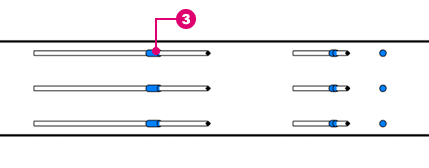

Łącznik przedstawia reprezentację bryły we wszystkich widokach.

Wskazówka: Modeluj kotwy po rozciąganiu za pomocą łączników, usuwając zaznaczenie opcji Wyrównaj do widoku w rodzinie łączników i modelując pełną geometrię 3D kotew.

Widok rzutu	Przekrój 1	Przekrój 2
