Okno dialogowe Długości złączy służy do definiowania parametrów długości złącza dla typu zbrojenia.
Aby uzyskać dostęp do okna dialogowego Długości złączy, kliknij przycisk Edycja długości złączy w oknie Właściwości typu zbrojenia. Można znaleźć wykresy tych parametrów na ilustracjach poniżej tabeli.
| Nazwa | Opis |
|---|---|
| Nazwa typu złącza | Jest to automatycznie wypełniana lista typów złączy zbrojenia dostępnych w projekcie dla tego typu zbrojenia. |
| Mnożnik zakładu | Wyświetla wartość tylko do odczytu mnożnika długości zakładu zdefiniowanego w typie złącza. |
| Automatyczne obliczanie zakładów | Wyczyść to pole wyboru, aby nadpisać automatycznie obliczoną długość zakładu. W obliczeniach automatycznych używany jest parametr Średnica pręta. |
| Długość zakładu | Wyświetla długość zakładu dla typu złącza i typu zbrojenia. Jeśli opcja Automatyczne obliczanie zakładów nie jest zaznaczona, można edytować tę wartość bezpośrednio. |
| Mnożnik układu naprzemiennego | Wyświetla wartość tylko do odczytu mnożnika układu naprzemiennego zdefiniowanego w typie złącza. |
| Automatyczne obliczanie układu naprzemiennego | Wyczyść to pole wyboru, aby nadpisać automatycznie obliczoną długość układu naprzemiennego. W obliczeniach automatycznych używany jest parametr Długość zakładu. |
| Długość układu naprzemiennego | Wyświetla długość układu naprzemiennego dla określonego typu złącza i typu zbrojenia. Jeśli opcja Automatyczne obliczanie układu naprzemiennego nie jest zaznaczona, można edytować tę wartość bezpośrednio. |

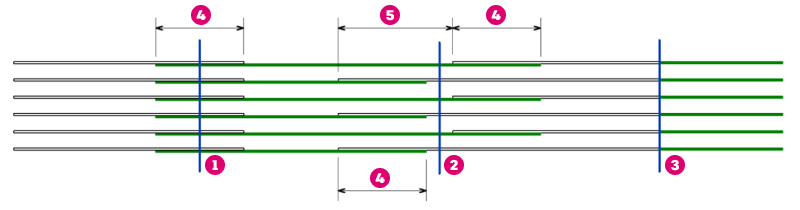

Poniższa ilustracja obrazuje parametry określające złącze zbrojenia. Klucz dla każdego typu złącza i wymiaru jest następujący:
Złącze zakładkowe
Złącze zakładkowe z układem naprzemiennym
Złącze końców
Długość zakładu
Długość układu naprzemiennego
Uwaga: Aby zdefiniować złącze końców, można zmienić właściwość typu Przesuń pręty na wartość Brak i ustawić odsunięcie równe 0. Aby oprócz tego dodać do prętów ze złączem końców układ naprzemienny, można otworzyć okno dialogowe Długości złączy dla danego typu zbrojenia i edytować długość układu naprzemiennego dla tego typu złącza.
