Definiowanie i modyfikowanie złączy zbrojenia

Dowiedz się, jak zdefiniować i zmodyfikować złącze zbrojenia w widoku.

W Przeglądarce projektu przejdź do opcji Rodziny Zbrojenie konstrukcyjne Złącze zbrojenia.

1. Kliknij prawym przyciskiem myszy złącze zbrojenia i wybierz opcję Powiel.
2. Kliknij dwukrotnie nową kopię.
3. Zdefiniuj, czy złączone pręty mają zostać przesunięte, oraz mnożnik długości układu naprzemiennego i mnożnik długości zakładu.
4. Kliknij prawym przyciskiem myszy nowy typ złącza i wybierz opcję Zmień nazwę. Wprowadź nazwę typu złącza.
5. Kliknij przycisk OK.
6. Użyj polecenia Złącze i utwórz nowe złącza lub użyj polecenia Modyfikuj złącza, aby zmienić typ istniejących złączy zbrojenia.

Modyfikuj złącza

Pokaż wszystkie złącza zbrojenia w widoku, które można modyfikować. Złącza w widoku można wybrać, przesunąć lub usunąć albo zmienić ich typ i właściwości.

Modyfikowanie złączy:

1. Wybierz jeden lub więcej rozkładów zbrojenia.
2. Kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjne panel Złącze (Złącz zbrojenie).
3. Kliknij kolejno kartę Zmień | Złącz zbrojenie panel Złącze (Modyfikuj złącza) lub kliknij opcję (Zmień) w panelu Wybierz.
4. Wyświetlane są wszystkie złącza w widoku.
   Uwaga:

   • Typ złącza można zmienić dla wielu złączy jednocześnie.

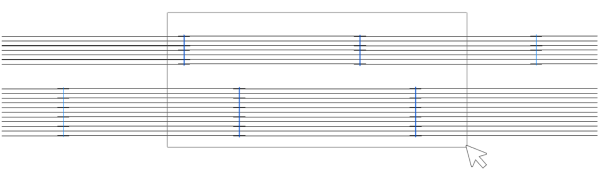

   • Można wybrać istniejące złącza, przesunąć je lub obrócić albo użyć narzędzia Wyrównaj, aby wyrównać je względem innych odniesień. Zobacz temat Wyrównywanie elementów.

Usuwanie złącza:

1. Wybierz złącze i kliknij przycisk Usuń.
2. Poprzednio połączone zestawy są ujednolicone.

Usuwanie złącza z zachowaniem wcześniej połączonych zestawów w miejscu:

1. Wybierz złącze.
2. Kliknij kolejno kartę Zmień | Złącz zbrojenie panel Złącze (Usuń złącze).
3. Złącze zostanie usunięte, ale wcześniej połączone zestawy zostaną zachowane w miejscu, a ich wiązania zostaną zresetowane.

Edytowanie wyglądu linii złącza:

1. Otwórz okno dialogowe Widoczność i wyświetlanie grafiki.
2. Kliknij przycisk Style obiektów w lewym dolnym rogu.
3. W oknie dialogowym Style obiektów na karcie Obiekty modelu w kategorii Zbrojenie konstrukcyjne edytuj właściwości Linie położenia złącza.

   LUB

4. W oknie dialogowym Widoczność i wyświetlanie grafiki nadpisz styl linii dla określonego widoku.

Zobacz tematy Informacje o oknie dialogowym Widoczność i wyświetlanie grafiki i Style obiektów.
