Szkicowanie niezależnych dźwigarów na prefabrykowanych zespołach płyt Filigran

Do zespołów płyt Filigran można ręcznie dodawać kratownice.

Wstawianie niezależnych kratownic

1. Kliknij kartę Konstrukcja kartę Płaszczyzna robocza (Ustaw).
2. W oknie dialogowym Płaszczyzna robocza wybierz polecenie Wskaż płaszczyznę, a następnie kliknij przycisk OK.
3. Wybierz dolną powierzchnię zespołu płyty Filigran, aby ustawić płaszczyznę roboczą.
4. Kliknij kartę Konstrukcja kartę Model listę rozwijaną Komponent (Umieść komponent).
5. W polu Wybór typu u góry palety Właściwości wybierz opcję Płyta Filigran — Kratownica.

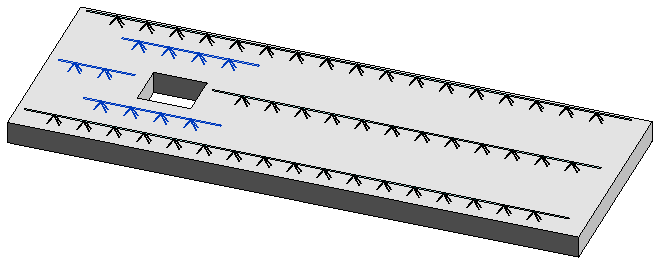

6. Klikając punkty początkowy i końcowy, naszkicuj dodatkowe dźwigary na płycie Filigran.

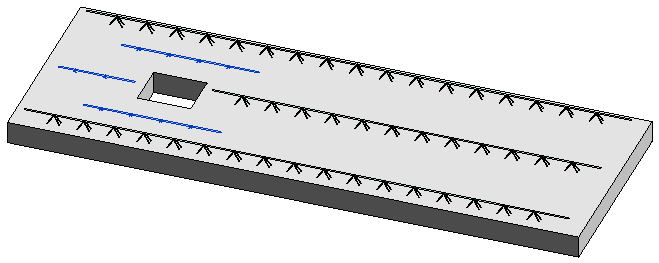

7. Na palecie Właściwości w obszarze Wiązania dostosuj parametr odsunięcia, aby był zgodny z odsunięciami oryginalnych dźwigarów w zespole płyty stropowej (jeśli to konieczne).

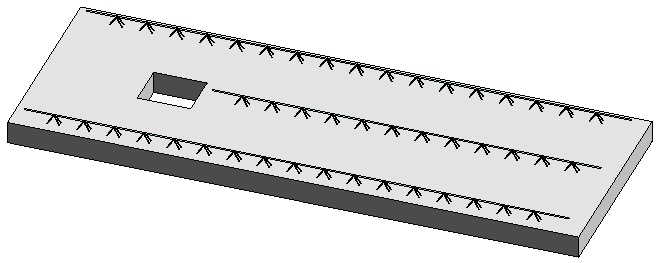

W przypadku takiego naszkicowania dźwigarów w zespołach płyt Filigran są one niezależne od reguł zbrojenia zespołu. W przypadku zmiany lub usunięcia konfiguracji zbrojenia zespołu płyty stropowej te niezależne dźwigary pozostaną tam, gdzie je umieszczono.

Wskazówka: Narzędzie (Części montażowe) umożliwia zastąpienie brakujących kratownic zbrojenia, które mogły zostać utracone w edytowanych zespołach.
