Definicje typu prefabrykowanego zbrojenia powierzchniowego dla płyt stropowych

Istnieje możliwość określenia typów zbrojenia powierzchniowego dla prefabrykowanych zespołów płyt stropowych.

Kliknij przycisk Edytuj w odniesieniu do dowolnego typu zbrojenia powierzchniowego wyświetlanego na stronie Typ zbrojenia w oknie dialogowym Konfiguracja. W otwartym oknie dialogowym zostanie wyświetlona nazwa typu zbrojenia płyty stropowej.

Warstwy prefabrykowanego zbrojenia powierzchniowego

Karty w tym oknie dialogowym reprezentują warstwy typu zbrojenia powierzchniowego dla płyt stropowych pełnych i płyt Filigran.

• Kliknij przycisk , aby usunąć z typu obecnie aktywną warstwę.
• Kliknij przycisk , aby dodać nową warstwę do typu.

Nazwa	Opis
Typ zbrojenia	Określa typ warstwy zbrojenia. Dostępne wartości to Steel Bars, Mesh lub Truss (tylko płyta Filigran). Parametry specyficzne dla warstwy są wyświetlane poniżej.
Położenie	Określa położenie warstwy. Top lub Bottom.
Odsunięcie otuliny	Określa odsunięcie zbrojenia od otuliny zbrojenia obiektu nadrzędnego.

Parametry warstwy prętów stalowych

Nazwa	Opis
Przekształć w niestandardową matę zbrojeniową	Umożliwia utworzenie niestandardowej maty zbrojeniowej z uwzględnieniem danych wejściowych i weryfikowaniem wytycznych wykonawczych. Uwaga: Niestandardowa mata zbrojeniowa nadal zostanie wygenerowana, niezależnie od jej niezgodności z wytycznymi wykonawczymi, ale zostanie wyświetlony komunikat ostrzegawczy informujący o przyczynie niezgodności.
Powierzchnia zbrojenia, wewnątrz
Typ zbrojenia	Określa typ wewnętrznie umieszczonego zbrojenia o standardowym rozmiarze.
Numer	Dostępne tylko po wybraniu. Umieszcza określoną liczbę wewnętrznie umieszczonych prętów zbrojeniowych, aby wypełnić obiekt nadrzędny.
Odległość	Dostępne tylko po wybraniu. Umieszcza wewnętrznie umieszczone pręty zbrojeniowe w określonej odległości od siebie, aby wypełnić obiekt nadrzędny.
Maks. Odległość	Dostępne tylko po wybraniu. Umieszcza wewnętrznie umieszczone zbrojenie rozmieszczone w maksymalnej odległości od siebie, aby wypełnić obiekt nadrzędny na podstawie odległości między pierwszym a ostatnim prętem.
Kierunek pręta	Dostępne opcje: Transverse lub Longitudinal. Określa orientację wewnętrznie umieszczonego zbrojenia w obiekcie nadrzędnym.
Początek odsunięcia dystrybucji	Określa odsunięcie od pierwszego wewnętrznie umieszczonego zbrojenia do powierzchni obiektu nadrzędnego.
Koniec odsunięcia dystrybucji	Określa odsunięcie od ostatniego wewnętrznie umieszczonego zbrojenia do powierzchni obiektu nadrzędnego.
Początek odsunięcia długości pręta	Określa odsunięcie od początku zbrojenia wewnętrznego do powierzchni obiektu nadrzędnego.
Koniec odsunięcia długości pręta	Określa odsunięcie od końca zbrojenia wewnętrznego do powierzchni obiektu nadrzędnego.
Powierzchnia zbrojenia, na zewnątrz
Typ zbrojenia	Określa typ zewnętrznie umieszczonego zbrojenia o standardowym rozmiarze.
Numer	Dostępne tylko po wybraniu. Umieszcza określoną liczbę zewnętrznie umieszczonych prętów zbrojeniowych, aby wypełnić obiekt nadrzędny.
Odległość	Dostępne tylko po wybraniu. Umieszcza zewnętrznie umieszczone pręty zbrojeniowe w określonej odległości od siebie, aby wypełnić obiekt nadrzędny.
Maks. Odległość	Dostępne tylko po wybraniu. Umieszcza zewnętrznie umieszczone zbrojenie rozmieszczone w maksymalnej odległości od siebie, aby wypełnić obiekt nadrzędny na podstawie odległości między pierwszym a ostatnim prętem.
Kierunek pręta	Dostępne opcje: Transverse lub Longitudinal. Określa orientację zewnętrznie umieszczonego zbrojenia w obiekcie nadrzędnym.
Początek odsunięcia długości pręta	Określa odsunięcie od początku zbrojenia zewnętrznego do powierzchni obiektu nadrzędnego.
Koniec odsunięcia długości pręta	Określa odsunięcie od końca zbrojenia zewnętrznego do powierzchni obiektu nadrzędnego.
Początek odsunięcia dystrybucji	Określa odsunięcie od pierwszego zewnętrznie umieszczonego zbrojenia do powierzchni obiektu nadrzędnego.
Koniec odsunięcia dystrybucji	Określa odsunięcie od ostatniego zewnętrznie umieszczonego zbrojenia do powierzchni obiektu nadrzędnego.

Parametry warstwy siatki

Nazwa	Opis
Typ siatki	Określa typ standardowego rozmiaru siatki.

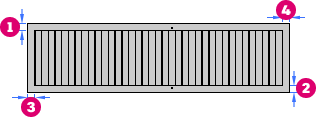

Początek odsunięcia wzdłużnego	Określa odsunięcie od początku zbrojenia wzdłużnego do powierzchni obiektu nadrzędnego.
Koniec odsunięcia wzdłużnego	Określa odsunięcie od końca zbrojenia wzdłużnego do powierzchni obiektu nadrzędnego.
Początek odsunięcia poprzecznego	Określa odsunięcie od początku zbrojenia poprzecznego do powierzchni obiektu nadrzędnego.
Koniec odsunięcia poprzecznego	Określa odsunięcie od końca zbrojenia poprzecznego do powierzchni obiektu nadrzędnego.

Parametry warstwy kratownicy (tylko płyty Filigran) — dostępne w przyszłym rozszerzeniu Structural Precast Extension for Revit 2019

Uwaga: Gdy zbrojenie jest zawarte w zespole płyty Filigran, kratownice zostaną umieszczone na wierzchu warstwy poprzecznej zbrojenia. W przeciwnym razie kratownica zbrojenia zostanie umieszczona na dolnej powierzchni i będzie dotykać odniesienia otuliny obiektu nadrzędnego.

Nazwa	Opis
Rodzina	Określa rodzinę zbrojenia w postaci kratownicy.
Typ rodziny	Określa typ rodziny zbrojenia w postaci kratownicy.
Numer	Dostępne tylko po wybraniu. Umieszcza określoną liczbę prętów kratownicy, aby wypełnić obiekt nadrzędny.
Odległość	Dostępne tylko po wybraniu. Umieszcza pręty kratownicy w określonej odległości od siebie, aby wypełnić obiekt nadrzędny.
Maks. Odległość	Dostępne tylko po wybraniu. Umieszcza pręty kratownicy rozmieszczone w maksymalnej odległości od siebie, aby wypełnić obiekt nadrzędny na podstawie odległości między pierwszym a ostatnim prętem.
Kierunek pręta	Dostępne opcje to Poziomo lub Pionowo. Określa orientację zbrojenia w postaci kratownicy w obiekcie nadrzędnym.

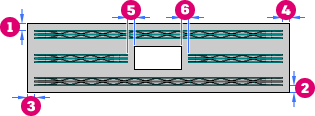

Początek odsunięcia dystrybucji	Określa odsunięcie od pierwszego wystąpienia zbrojenia w formie kratownicy do powierzchni obiektu nadrzędnego.
Koniec odsunięcia dystrybucji	Określa odsunięcie od ostatniego wystąpienia zbrojenia w formie kratownicy do powierzchni obiektu nadrzędnego.
Początek odsunięcia długości	Określa odsunięcie od początku zbrojenia w postaci kratownicy do powierzchni obiektu nadrzędnego.
Koniec odsunięcia długości	Określa odsunięcie od końca zbrojenia w postaci kratownicy do powierzchni obiektu nadrzędnego.
Odsunięcie początkowe otworów	Określa odsunięcie kratownicy zbrojenia, w którym zaczyna się ona od otworu.
Odsunięcie końcowe otworów	Określa odsunięcie kratownicy zbrojenia, w którym zaczyna się ona od otworu.
Ignoruj otwory	Gdy ta opcja jest zaznaczona, kratownica zbrojenia będzie przechodzić przez przecinające się otwory.
