Powierzchnie modelu mają niejednakowe kolory, niewyraźną grafikę lub inne artefakty. Pojawiają się również trójkątne znaczki. Podczas obracania lub powiększania widoku powierzchnie migają.

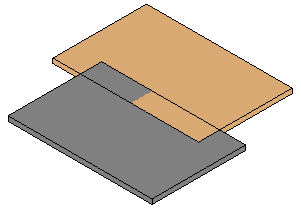

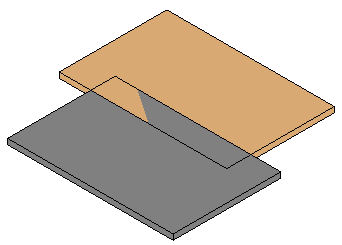

Przykładowo w miejscu nakładania się kondygnacji kolory się zmieniają podczas powiększania i pomniejszania widoku.
Efekty te mogą występować w następujących przypadkach:
- Gdy powierzchnie kolorowe lub ze wzorem się nakładają.
- Gdy powierzchnie mają różne kolory, np. w widokach, w których styl wizualny ustawiono na Cieniowany, Realistyczny lub Spójne kolory.
- Podczas wybierania elementów w widoku, którego styl wizualny to Ukryte linie.
- Gdy dwa stropy (lub dwie ściany) są modelowane jeden na drugim.
- Gdy ściany i stropy współdzielą powierzchnię.
Miganie powierzchni modelu występuje najczęściej podczas obracania lub powiększania widoku, którego styl wizualny ustawiono na Cieniowany, Realistyczny lub Spójne kolory.
Problem: Problem występuje, gdy dwie powierzchnie modelowane na jednej płaszczyźnie (powierzchnie współpłaszczyznowe) mają różne kolory i wzory. W oprogramowaniu nie zostało wyraźnie zaznaczone, która powierzchnia ma być rysowana na wierzchu, czego wynikiem są graficzne zniekształcenia.
Rozwiązanie: Wykonaj jedną z następujących czynności:
- Użyj narzędzia Dołącz geometrię, aby połączyć geometrię w jeden element.
- Dopasuj szkic stropu tak, aby krawędź nie była ułożona współpłaszczyznowo ze ścianą.
- Dopasuj geometrię ściany w taki sposób, aby ściany nie były ułożone współpłaszczyznowo. Przykładowo, jeśli dwie płaszczyzny się nakładają, należy je od siebie odsunąć.
