Po zastosowaniu linii szkicu w widoku wyświetlany jest szum lub inne niepożądane niespójności we wzorach powierzchni.

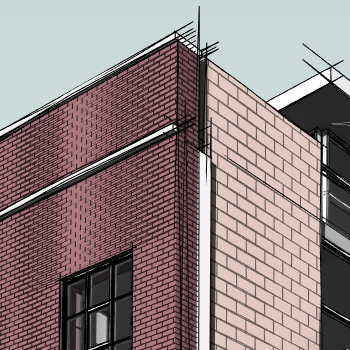

Problem: użytkownik umożliwił linie szkicu w widoku. W miejscu wyświetlania wzorów powierzchni linie szkicu powodują utworzenie efektu moiré, szumu wizualnego lub niespójności. Efekt ten można zauważyć w odniesieniu do elementów o niewielkich wzorach powierzchni, np. drewnianych podłóg, płytek dachowych, ścian z cegieł i oblicówki.
Efekt ten jest wynikiem wartości ustawienia Drżenie zastosowanej do linii (np. wzorów powierzchni) w modelu. Po zastosowaniu linii szkicu w widoku na długich liniach efekt drżenia jest bardziej widoczny niż na krótkich. W ten sposób mogą powstać nierówne wzory w niektórych częściach odpowiedniego elementu.
Rozwiązanie: Aby osiągnąć pożądany efekt, wykonaj poniższe czynności.
- Wyłącz wzory powierzchni dotyczące zmienionych elementów: prawym przyciskiem myszy kliknij element i wybierz polecenia Nadpisz elementy graficzne w widoku
Według elementu lub Według kategorii. Rozwiń wzory powierzchni i usuń zaznaczenie pola wyboru Widoczny.
- Zmniejsz wartość ustawienia Drżenie w oknie dialogowym Opcje wyświetlania grafiki.
