Nagrania wideo: Modelowanie projektu

Dodając elementy architektoniczne, elementy konstrukcyjne i systemy MEP, można utworzyć model budynku. Można dodać warianty projektu i komponenty użytkownika (rodziny programu Revit).

Układ modelu

Film: Dodawanie linii siatki

Do modelu można dodać linie siatki, aby utworzyć odniesienie i strukturę dla projektu.

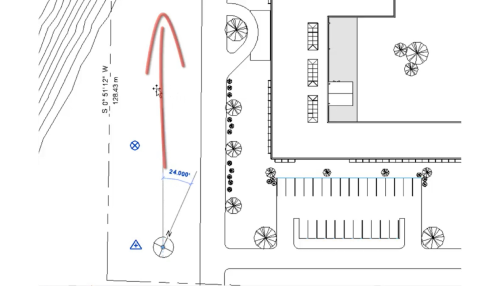

Nagranie wideo: Obrót w kierunku północy rzeczywistej

Można ustawić kąt północy rzeczywistej w odniesieniu do kąta północy projektu w modelu. Obracanie położenia północy jest łatwiejsze dzięki obiektowi odniesienia.

Film: Importowanie kształtu 3D

Importowanie kształtów 3D za pomocą plików Rhino i SAT.

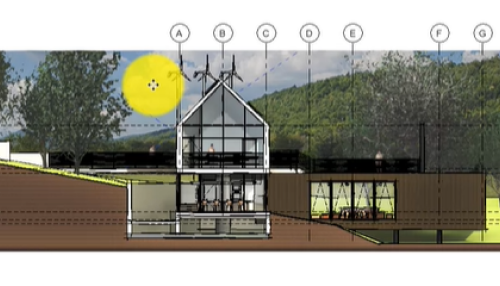

Film: Używanie obrazów

Można importować obrazy, aby uwzględnić je bezpośrednio na arkuszach w celu prezentacji lub importować obrazy do widoków modelu, aby połączyć je z geometrią modelu.

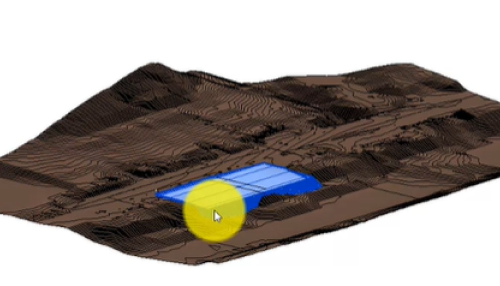

Film: Łączenie modelu terenu z modelem budynku

Aby zapewnić kontekst dla budynku, połącz model terenu od inżyniera lądowego z modelem programu Revit.

Nagranie wideo: Praca z połączonym modelem terenu

Po połączeniu modelu terenu od inżyniera lądowego można pracować z tym modelem terenu, integrując go z projektem budynku.

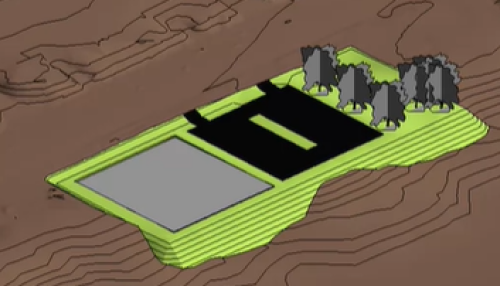

Nagranie wideo: Obliczanie objętości wykopów i nasypów

Gdy w projekcie należy zmienić część niwelacji istniejącego modelu terenu, można wprowadzać i śledzić zmiany dotyczące części istniejącej bryły terenu.

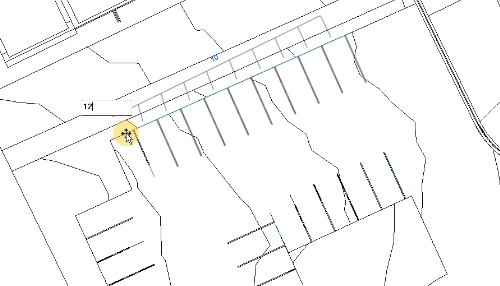

Nagranie wideo: Dodawanie komponentów terenu

Do modelu można dodawać parkingi, komponenty roślinności i inne elementy terenu.

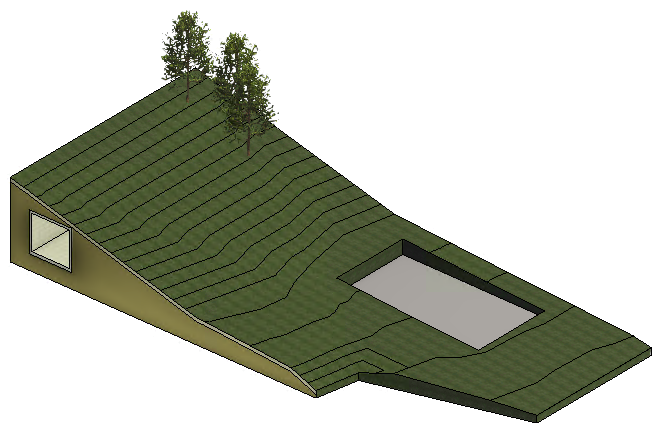

Nagranie wideo: Tworzenie bryły terenu

Bryłę terenu można utworzyć, szkicując obwiednię i definiując punkty rzędnych.

Warianty projektu, rodziny programu Revit, narzędzia i techniki

Film wideo: konfigurowanie wariantów projektu

Aby badać dwa projekty alternatywne, można utworzyć zestaw zawierający dwie odmienne opcje.

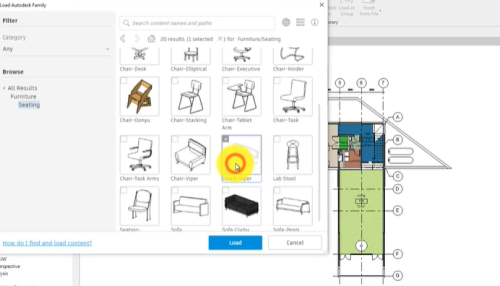

Nagranie wideo: Wczytaj rodzinę Autodesk

Wczytaj zawartość z chmury za pomocą przeglądarki Wczytaj rodzinę Autodesk.

Nagranie wideo: Tworzenie grup

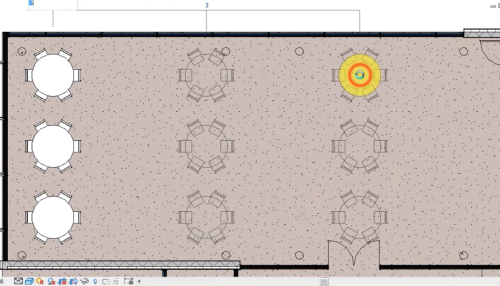

Film: Tworzenie szyków

Tworzenie powtarzających się elementów na ścieżce liniowej lub promieniowej.

Nagranie wideo: Pomiar

Użyj polecenia Zmierz, aby szybko znaleźć długość elementów lub odległości w modelu.

Nagranie wideo: Używanie narzędzi Podziel powierzchnię i Pomaluj

Zastosuj inny materiał do przekroju elementu bez wprowadzania zmian w definicji rodziny ani dodawania nowej rodziny do modelu.

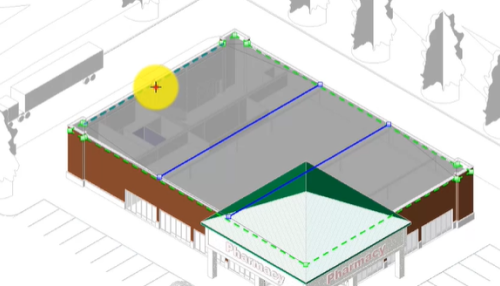

Nagranie wideo: Edytowanie kształtów elementów

Edytuj kształty elementów, aby zapewnić nachylenie powierzchni w wielu kierunkach.

Film: Dodawanie podkategorii do płaszczyzny odniesienia

Dodawanie podkategorii do płaszczyzn odniesienia w celu łatwiejszego ich użycia i łatwiejszego sterowania ich widocznością w modelach.

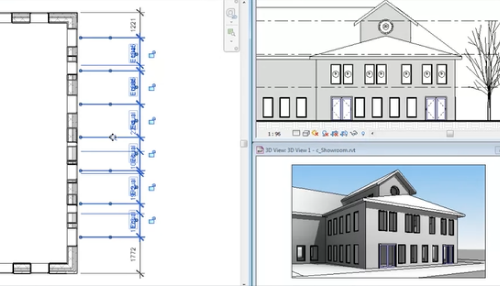

Nagranie wideo: Sterowanie odniesieniami widoczności

Dostosowując zakresy 2D i 3D poziomów i siatek, można sterować ich wyglądem w widokach projektu.

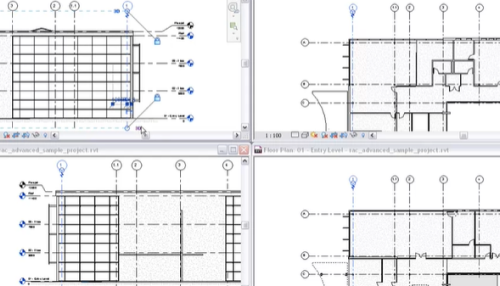

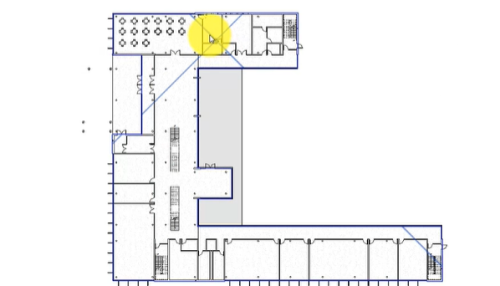

Nagranie wideo: Tworzenie zakresów modelu i korzystanie z nich

Zakresy modelu umożliwiają przycinanie widoków i sterowanie widocznością elementów odniesienia.

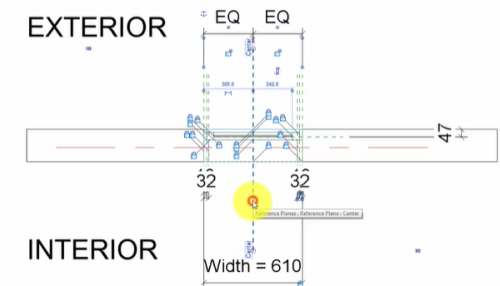

Film: Praca z wymiarami równości

Można dostosować wyświetlanie parametrów wymiarów równości w modelu.

Film: Informacje na temat wiązań

Aby utworzyć i utrzymać zależności między elementami w modelu, można zastosować do nich wiązania.

Nagranie wideo: Pokazywanie wiązań

Aby zobaczyć sposób wiązania elementu w modelu z innymi elementami, można pokazać wiązania.

Nagranie wideo: Tworzenie parametrów projektu

Za pomocą parametrów projektu można dodać niestandardowe informacje do elementów w modelu.

Film: Obliczanie wartości dla zestawień i tekstu opisu

W zestawieniach i oznaczeniach z opisami można obliczać i wyświetlać parametry raportujące.

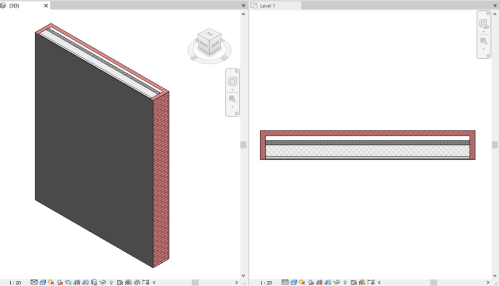

Nagranie wideo: Zawijanie warstwy na końcach ściany

Zdefiniuj wykończenia poszczególnych warstw ściany złożonej na końcu.

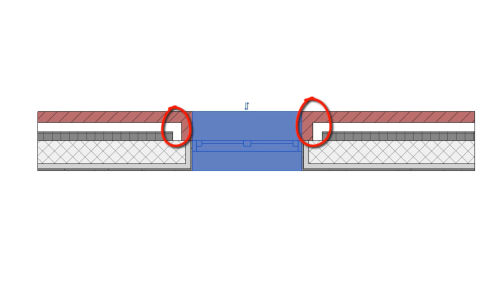

Nagranie wideo: Zawijanie warstw ścian przy drzwiach i oknach

Zdefiniuj wykończenia poszczególnych warstw ściany złożonej przy otworach drzwi i okien.

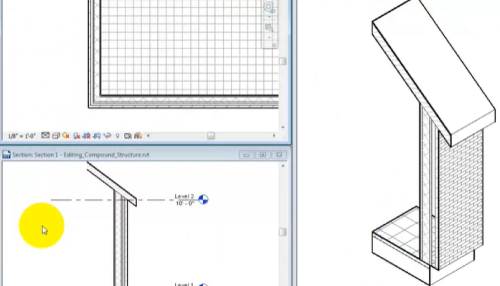

Nagranie wideo: Edycja struktur złożonych

Można określić grubość, materiał i funkcję warstw w konstrukcji złożonej (ściana/dach/strop/sufit).

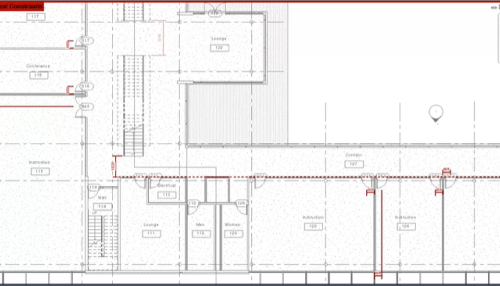

Film: Używanie schematów powierzchni

Aby przeanalizować wymagania dotyczące przestrzeni i powierzchni, można utworzyć schemat powierzchni i zastosować go do rzutu powierzchni.

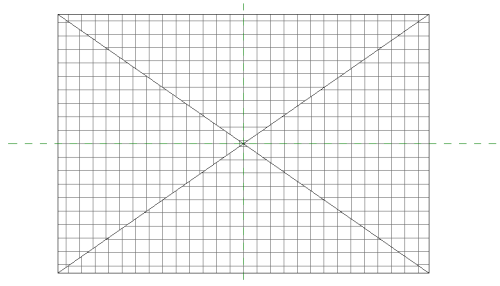

Nagranie wideo: Wyrównywanie wzoru powierzchni na elementach z edytowanym kształtem

Edytuj kształty płyt stropowych, aby zapewnić nachylenie powierzchni w wielu kierunkach.

Projektowanie generatywne
