Ferramenta Clonar e alinhar

A ferramenta Clonar e alinhar permite distribuir objetos de origem com base na seleção atual para uma segunda seleção de objetos de destino.

Por exemplo, é possível preencher diversos espaços simultaneamente com a mesma organização de mobiliário. Da mesma forma, para importar um arquivo CAD que contenha símbolos 2D que representem cadeiras em uma sala de conferências, você pode usar a opção Copiar e alinhar para substituir os símbolos por objetos de cadeira em 3D em massa.

Os objetos distribuídos podem ser cópias, instâncias ou referências do objeto selecionado atual. Determine o número de clones ou clone conjuntos especificando qualquer número de objetos de destino. Também é possível especificar o alinhamento de posição e orientação dos clones em um, dois ou três eixos com deslocamentos opcionais.

Você pode usar qualquer número de objetos de origem e de destino.

É possível selecionar objetos em uma cena de XRef como objetos de destino.

Com vários objetos de origem, Clonar e alinhar mantém as relações posicionais entre os membros de cada grupo clonado, alinhando o centro de seleção com o giro do destino.

Procedimentos

Para utilizar a ferramenta Clonar e alinhar:

  1. Crie ou carregue um objeto ou objetos a serem clonados e também um ou mais objetos de destino.
  2. Selecione o objeto ou objetos a serem clonados.
  3. Execute um dos procedimentos a seguir:
    • Na barra de ferramentas Extras, clique em (Clonar e alinhar), que está no submenu Matriz.
    • No menu Ferramentas, selecione Alinhar Clonar e alinhar. Se estiver usando o sistema de menu Alt, escolha o menu Editar Duplicar Clonar e alinhar.

    O 3ds Max abre a caixa de diálogo Copiar e alinhar.

    Nota: Você pode abrir a caixa de diálogo Clonar e alinhar antes de selecionar os objetos para clonar.
  4. Execute um dos procedimentos a seguir:
    • Clique em Selecionar uma vez e, em seguida, clique em cada objeto de destino na ordem. Em seguida, clique em Selecionar novamente para desativá-lo.
    • Clique em Selecionar lista e, em seguida, utilize a caixa de diálogo Selecionar objetos de destino para selecionar todos os objetos de destino simultaneamente.
  5. Na implementação de Parâmetros de clone, escolha o tipo de clone e, se apropriado, como copiar o controlador. Para obter detalhes, consulte Caixa de diálogo Opções de clonagem.
  6. Utilize as configurações da implementação de Alinhar parâmetros para especificar as opções de posição, orientação e escala.
  7. A qualquer momento, quando Selecionar estiver desativado, é possível alterar a seleção de origem em uma viewport. Isso faz com que a caixa de diálogo perca o foco; clique nela novamente para recuperar o foco e atualizar a visualização da viewport da operação de clone.
  8. Para tornar os clones permanentes, clique em Aplicar e, em seguida, em Cancelar ou no botão Fechar (X, no canto superior direito) para fechar a caixa de diálogo.

Interface

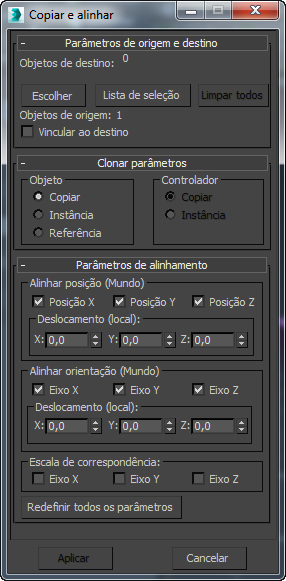

A ferramenta Clonar e alinhar tem o formato de uma caixa de diálogo não modal; ela permanece aberta enquanto você trabalha nas viewports. Enquanto a caixa de diálogo está ativa, os resultados das configurações atuais aparecem como uma visualização nas viewports. Devido à natureza não modal da caixa de diálogo, é possível alterar a seleção de objetos de origem e de destino durante o processo e ver os resultados imediatamente nas viewports.

Quando o foco da caixa de diálogo é perdido ao ativar outra caixa de diálogo ou clicar em uma viewport (ou seja, sua barra de título fica cinza, e não azul), a visualização não aparece mais nas viewports. Para tornar os objetos clonados permanentes, clique em Aplicar quando a caixa de diálogo estiver ativa.

Implementação de parâmetros de origem e de destino

Para designar os objetos de origem, selecione-os em uma viewport. Caso você faça isso com a caixa de diálogo Clonar e alinhar aberta, a caixa de diálogo perderá o foco; clique na caixa de diálogo para recuperar o foco e atualizar as configurações.

Objetos de destino [etiqueta]

Este campo somente leitura mostra o número de objetos de destino. Para alterar esse valor, utilize Selecionar, Selecionar lista e Apagar.

Selecionar

Quando ativado, cada objeto em que você clica nas viewports é adicionado à lista de objetos de destino. Clique novamente para desativar depois de selecionar todos os objetos de destino.

Para ser qualificado como um objeto de destino válido, um objeto deve:

  • não ter sido designado como um objeto de origem ou de destino.
  • ser selecionável (objetos congelados não podem ser selecionados).
  • não ser um objeto clonado temporário.
Lista de seleção

Abre a caixa de diálogo Selecionar objetos de destino, que permite selecionar todos os objetos de destino simultaneamente, por nome. Na caixa de diálogo, realce os objetos de destino e, em seguida, clique em Selecionar.

Limpar todos

Remove todos os objetos de destino da lista. Disponível somente quando pelo menos um objeto de destino está designado.

Objetos de origem [etiqueta]

Este campo somente leitura mostra o número de objetos de origem. Para alterar esse valor, mantenha a caixa de diálogo aberta, assegure-se de que Selecionar esteja desativado e, em seguida, selecione os objetos de origem nas viewports. Quando você clica na caixa de diálogo, o campo é atualizado.

Link para destino

Vincula cada clone como um filho de seu objeto de destino.

Implementação de Parâmetros de clone

Essas configurações permitem determinar o tipo de clone para criar e, se apropriado, como copiar o controlador. Para obter detalhes, consulte Caixa de diálogo Opções de clonagem.

Implementação de Alinhar parâmetros

Os nomes dos grupos de Alinhar posição e Alinhar orientação são seguidos pelo sistema de coordenadas de referência atual, entre parênteses, que usam como sistema de coordenadas para posicionar e alinhar os clones. Quando o sistema de coordenadas Exibir está ativo, o alinhamento utiliza o sistema de coordenadas universais.

Os parâmetros de deslocamento sempre usam o sistema de coordenadas local de cada objeto de destino.

Grupo para Alinhar posição
Posição X/Y/Z
Especifica o eixo ou eixos em que alinhar a posição dos clones. A ativação de todas as três opções posiciona cada conjunto de clones no respectivo local do objeto de destino.
Deslocamento X/Y/Z
A distância entre o giro do objeto de destino e o giro do objeto de origem (ou o centro de coordenada dos objetos de origem). Para que um valor de deslocamento tenha efeito, a respectiva caixa de seleção Posição precisa estar ativada.
Grupo para Alinhar orientação
Orientação X/Y/Z
Especifica o eixo ou eixos sobre os quais alinhar a orientação. A ativação de todas as três opções alinha cada conjunto de orientação de clones totalmente com a do respectivo objeto de destino.
Deslocamento X/Y/Z
O ângulo pelo qual os objetos de origem são girados para fora da orientação do objeto de destino sobre cada eixo. Para que um valor de deslocamento tenha efeito, a respectiva caixa de seleção Orientação precisa estar ativada.
Grupo para Comparar escala

Utilize as opções Eixo X, Eixo Y e Eixo Z para comparar os valores dos eixos da escala entre a origem e o destino.

Essa ação corresponde somente aos valores da escala que você veria na exibição de coordenadas. Isto não faz necessariamente com que dois objetos tenham o mesmo tamanho. A comparação da escala não causa nenhuma alteração de tamanho se nenhum dos objetos tiver sido dimensionado anteriormente.

Redefinir todos os parâmetros

Retorna todas as configurações na implementação de Alinhar parâmetros com seus valores padrão.

Aplicar

Gera os clones como objetos permanentes. Depois de clicar em Aplicar, você pode usar Clonar e alinhar para gerar mais clones, usando os resultados de clonagens anteriores como objetos de origem ou de destino, se quiser.

Cancelar

Cancela a operação de clonagem atual e fecha a caixa de diálogo.
