O auxiliar Export Transformação expõe os valores de objetos não animados para usar em expressões e scripts. Isso permite que os animadores acessem um conjunto seleto de transformações de um objeto e entre um objeto e seu pai, como um osso em uma cadeia de Cinemática Inversa. Por exemplo, usando o auxiliar Expor Transformação, é possível escrever um script ou usar a ligação de parâmetros que testa o ângulo do osso do braço de um personagem que é controlado por Cinemática Inversa (portanto, não tem chaves) e, uma vez que tenha excedido um valor específico, rodar o osso da clavícula correspondente para deformar a área do ombro.
-
Painel Criar >
(Auxiliares) > Padrão > implementação Tipo de Objeto > botão Expor Tm
Nas viewports, o objeto de ajuda Expor Transformação parece um Auxiliar de ponto.
Procedimentos
Para usar o auxiliar Expor Transformação:
- Clique em Expor Tm e escolha as características de aparência a partir da implementação Exibição.
- Ajuste o tamanho do objeto de ajuda usando o controle giratório Tamanho na implementação Exibição. Padrão = 20,0
- Clique em qualquer lugar na cena para adicionar o objeto de ajuda.
A posição do objeto de ajuda não tem nenhum rolamento em sua funcionalidade.
- No painel Modificar
implementação Parâmetros, clique no botão Expor Nó (etiqueta padrão: Nenhum) e selecione o objeto cujos valores de transformação você deseja expor. O nome do objeto aparece no botão e seus valores de transformação aparecem nos campos da implementação Expor Valores.
- Opcionalmente, desative o Pai e escolha um objeto Nó de Referência Local.
Esta opção é usada pelos parâmetros Ângulos Euler Locais, Distância da Referência e Ângulo. Se o objeto não tiver um pai e você não especificar um objeto Nó de Referência Local, estes campos usam o centro universal (0,0,0) como nó de referência.
- Para usar um valor de transformação em um script ou em uma expressão, clique primeiro no botão M ao lado do valor de parâmetro.
Esta ação copia o nome da transformação, usando a notação MAXScript, para o buffer de cópia.
- Cole o conteúdo do buffer em seu script ou expressão.
Um resultado de amostra é “$ExposeTransform01.localPositionX”. O 3ds Max interpreta isso como a posição local, no eixo X, do objeto Expor Nó.
Interface

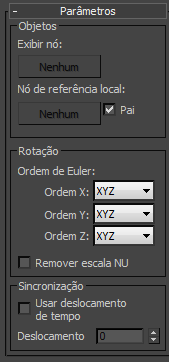

Implementação Parâmetros
Grupo Objetos
Estas configurações permitem especificar o nó exposto, um objeto de referência que não é o pai, e os parâmetros de rotação e temporização.
- Expor Nó
-
O objeto a partir do qual os valores são gerados. Clique no botão e, em seguida, selecione o objeto. A partir daí, o nome de objeto aparece no botão.
- Nó de Referência Local
-
O objeto cujo relacionamento com o objeto Expor Nó é usado para gerar dados locais de rotação, distância e ângulo. Clique no botão e, em seguida, selecione o objeto. Disponível somente quando a opção Pai está desativada.
Por padrão, este é o objeto pai, mas você pode desativar o Pai e, em seguida, especificar outro objeto.
- Principal
-
Quando ativado, o Nó de Referência Local é definido automaticamente em relação ao pai do objeto Expor Nó. Quando desativado, você pode selecionar um objeto para fazer referência a dados locais. Padrão=ativado.
Esta opção é usada pelos parâmetros Ângulos Euler Locais, Distância da Referência e Ângulo. Se o objeto não tiver um pai e você não especificar um objeto Nó de Referência Local, estes campos usam o centro universal (0,0,0) como nó de referência.
Grupo de Rotação
- Ordem Euler
-
Estes três configurações determinam a ordem em que o auxiliar Expor Transformação procurará uma rotação Euler.
Este parâmetro corrige anomalias que podem ser introduzidas quando um valor de rotação local «é gerado em relação a outros valores de rotação. Por exemplo, quando a Ordem Z está definida como XYZ, o valor Z é gerado em referência a X e depois Y. Ou quando a Ordem X está definida como ZXY, o valor Z é gerado diretamente em referência ao pai, independentemente das rotações X e Y.
- Remover Escala NU
-
Quando ativado, remove qualquer dimensionamento não uniforme que pode influenciar os dados de rotação. Esta opção não remove o dimensionamento não uniforme do objeto; somente de valores gerados.
Grupo Sincronização
- Usar Deslocamento de Tempo
-
Quando ativado, permite especificar um quadro que não seja o atual a partir do qual serão coletados dados. O valor de Deslocamento é adicionado ao quadro atual para derivar o quadro a partir do qual os dados são coletados.
Por exemplo, se o quadro atual for 20 e você desejar coletar dados do quadro 15, ative a opção Usar Deslocamento de Tempo e defina o Deslocamento como –5.
Exibir o desenvolvimento
Permite especificar como o objeto de ajuda aparece nas viewports. Por padrão, o tipo de exibição é definido somente como Cruz e o Tamanho é definido como 20,0. Você pode ativar várias configurações de exibição se assim o pretender.
- Marcador de centro
-
Exibe um pequeno marcador X no centro do objeto de ajuda.
- Sistema de eixos ortogonais
-
Exibe um eixo em tripé que indica a posição e orientação do objeto de ajuda.
- Cruz
-
Exibe uma cruz alinhada ao eixo.
- Caixa
-
Exibe uma pequena caixa alinhada com o eixo no centro do objeto de ajuda.
- Tamanho
-
Define o tamanho do objeto de ajuda. Use esta configuração para minimizar o objeto de ajuda ou aumentar seu tamanho para ajudar a localizá-lo. Padrão = 20,0.
- Tamanho de tela constante
-
Mantém o tamanho do objeto de ajuda constante, independentemente a ampliação ou diminuição do zoom.
- Desenhar na parte superior
-
Exibe o objeto de ajuda na parte superior (ou em frente) de todos os outros objetos da cena.

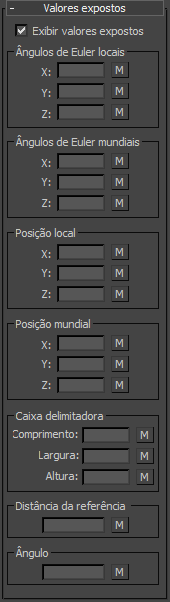

Implementação Valores Expostos
Esta implementação fornece leituras de valores relativos a todos os valores de transformação do objeto Expor Nó. Cada valor tem um botão denominado “M” próximo dele; clique neste botão para copiar o MAXScript associado ao valor à área de transferência, que você pode colar em um script posteriormente.
- Exibir Valores Expostos
-
Quando ativado, os valores de transformação do objeto Expor Nó aparecem nesta implementação e são atualizados quando os valores mudam. Quando desativado, os valores não aparecem, mas os botões M ainda funcionam normalmente.
Grupo Ângulos Euler Locais
Os valores de rotação com relação ao objeto pau ou objeto Nó de Referência Local.
Grupo Ângulos Euler Universais
Os valores de rotação no sistema de coordenadas do mundo.
Grupo Posição Local
Valores de posição com relação ao sistema de coordenadas local do objeto Expor Nó.
Grupo Posição Universal
Valores de posição no sistema de coordenadas do mundo.
Grupo de caixa delimitadora
As dimensões máximos do objeto.
Grupo Distância da Referência
A distância entre o objeto Expor Nó e seu pai ou o objeto Nó de Referência Local designado. Se nenhum deles existir, mostra a distância até ao centro do mundo (0,0,0).
Grupo de Ângulos
O ângulo entre o objeto Expor Nó e seu pai ou o objeto Nó de Referência Local designado.
