Um mapa de deslocamento desloca a geometria de superfícies. O efeito é semelhante ao da utilização do Modificador de deslocamento. Diferentemente dos mapas de Saliência, um mapa de Deslocamento realmente altera a geometria da superfície ou a triangulação do patch. Os mapas de deslocamento aplicam a escala de cinza do mapa para gerar o deslocamento. Cores mais claras na imagem 2D são empurradas para fora com maior intensidade do que as cores mais escuras, resultando em um deslocamento 3D da geometria.
Clique no ícone do Editor de material na barra de ferramentas Principal ou pressione M. Clique e mantenha pressionado o ícone para exibir o menu desdobrável.
-
Editor de material > Material padrão > implementação de Mapas > botão Deslocamento
-
Editor de material > Raytrace Material > implementação de Mapas > botão Deslocamento
-
Editor de material > Material de arquitetura e design > implementação de Mapas de objetivos especiais > botão Deslocamento
-
Editor de material > Outros materiais que tenham um componente de Deslocamento

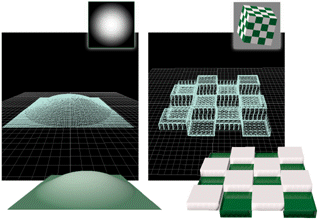

Uso de um mapa de Deslocamento para alterar uma superfície
O valor da Quantia de deslocamento é medido como uma porcentagem da diagonal da caixa delimitadora do objeto que contém o patch ou a superfície. Isso torna o efeito de deslocamento consistente para todas as superfícies de um objeto e também significa que quando você dimensiona o objeto, o deslocamento é dimensionado com ele.
Você pode aplicar um mapa de Deslocamento diretamente aos seguintes tipos de objetos:
Com outros tipos de geometria, como primitivas, primitivas estendidas, objetos compostos e assim por diante, não há suporte para o uso direto de mapas de Deslocamento. Para tornar tais superfícies dos objetos deslocáveis, aplique um modificador de Aprox. de disp. (Aproximação de deslocamento). A Aprox. de disp. funciona com qualquer tipo de objeto que você possa converter em malha editável.
O efeito de um mapa de Deslocamento não fica visível na viewport, a não ser que você use um modificador:
- Para superfícies NURBS, pode-se tornar um mapa de Deslocamento visível em viewports e editável como objeto de malha usando o modificador do espaço universal Deslocar NURBS.
- Com malhas e objetos editáveis com Aprox. de disp. aplicada, utilize o modificador de Deslocar malha para obter o mesmo efeito.
Nota: Se você aplicar um modificador de Mapa do UVW à superfície, todos os mapas obterão suas coordenadas do modificador, exceto o mapa de Deslocamento, que sempre as obterá da superfície original ou do modificador de Aprox. de disp.
Em determinadas circunstâncias, como quando a malha subjacente é bastante simples, o uso de um mapa de Deslocamento de uma malha editável pode causar problemas pela forma com a qual a malha subjacente é triangulada. (Esses problemas não ocorrem quando você aplica o mapeamento de deslocamento em uma superfície NURBS). Quando isso ocorre, a suavização não funciona corretamente e você pode ver a malha de estrutura de arame na própria superfície. Para corrigir esse problema, utilize estas técnicas:
- Evite aplicar mapas de deslocamento em grandes áreas de uma única cor. Mapeie a cor difusa e utilize uma pequena quantidade de variação, como, por exemplo, uma pequena quantidade de ruído, no mapa que você utiliza para a cor difusa.
- Adicione uma pequena quantidade de ruído ao mapa que você usa para deslocamento. Isto pode complicar a triangulação, amenizando o problema.
- Adicione detalhes à malha. Quanto mais faces iniciais, e mais suave a curvatura da malha, maior o mapeamento de deslocamento.
Procedimentos
Para aplicar um mapa de Deslocamento a uma superfície NURBS, a uma malha editável ou a um patch:
- Clique no botão de mapa para Deslocamento.
O 3ds Max abre o Navegador de materiais/mapas.
- Selecione na lista de tipos de mapas e clique em OK.
(Se você escolher Bitmap como tipo de mapa, o 3ds Max abrirá uma caixa de diálogo de arquivo que permite selecionar o arquivo de imagem.)
- Use os controles de mapa para configurar o mapa.
Para aplicar um mapa de Deslocamento a outros tipos de objetos:
-
Selecione o objeto. Vá para o
painel Modificar e selecione Aprox. desloc. na lista suspensa Modificador.
Você pode ajustar os parâmetros dos modificadores de Aprox. de disp. ou deixá-los com as configurações padrão.
-
Abra o Editor de material.
- Clique no botão de mapa para Deslocamento.
O 3ds Max abre o Navegador de materiais/mapas.
- Selecione na lista de tipos de mapas e clique em OK.
(Se você escolher Bitmap como tipo de mapa, o 3ds Max abrirá uma caixa de diálogo de arquivo que permite selecionar o arquivo de imagem.)
- Use os controles de mapa para configurar o mapa.
