Mapa de corte

A atribuição de um bitmap ou mapa procedural ao componente de Corte torna o material parcialmente transparente. As áreas mais claras (com valor mais elevado) do mapa são renderizadas como opacas; as mais escuras são renderizadas como transparentes e os valores entre elas são semitransparentes.

Clique no ícone do Editor de material na barra de ferramentas Principal ou pressione M. Clique e mantenha pressionado o ícone para exibir o menu desdobrável.

• Editor de material > Material arquitetônico > implementação de Efeitos especiais > botão Mapa de corte
• Editor de material > Raytrace Material > implementação de Mapas > botão Transparência
• Editor de material > Material de arquitetura e design > implementação de Mapas de objetivos especiais > Botão Mapa de corte
• Editor de material > Autodesk Genérico > implementação de Cortes > Ative a opção Ativar. > Botão imagem
• Editor de material > Metal Autodesk > implementação de Cortes > Alterar tipo para Personalizado. > Botão imagem
• Editor de material > Outros materiais que tenham um componente de Corte

A definição da Quantidade do mapa de corte como 100 aplica-se em todo o mapa. As áreas transparentes são completamente transparentes. Definir o valor de Quantidade como 0 é o equivalente a desativar o mapa. Os valores de Quantidade intermediária são combinados com o valor de Transparência original. As áreas transparentes do mapa tornam-se mais opacas.

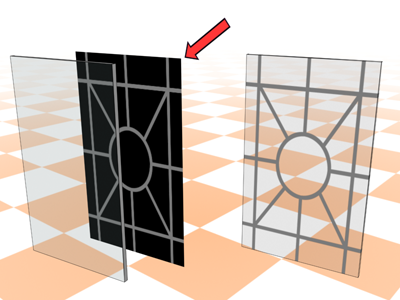

Os tons de cinza de um mapa de corte determinam o volume de transparência.

Procedimentos

Para usar um mapa de corte:

1. Clique no botão do mapa de Corte.

   O 3ds Max abre o Navegador de materiais/mapas.

2. Selecione na lista de tipos de mapas e clique em OK.

   (Se você escolher Bitmap como tipo de mapa, o 3ds Max abrirá uma caixa de diálogo de arquivo para que você selecione o arquivo de imagem.)

3. Use os controles de mapa para configurar o mapa.

Como alternativa, use o Editor de material slate para conectar um nó de mapa ao componente de Corte.
