Converte as entidades selecionadas e as instâncias idênticas em blocos.

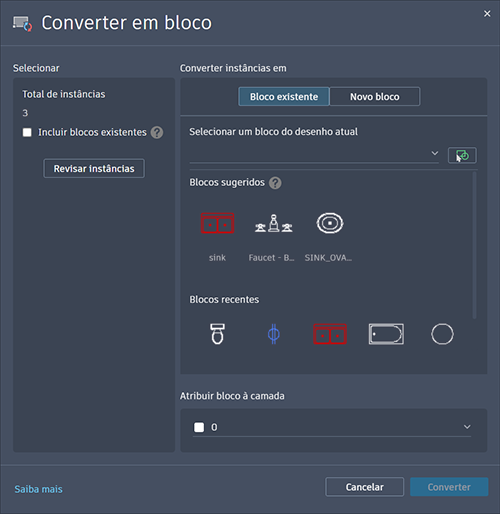

CONVERTERBLOCO (comando): selecione o objeto para localizar instâncias correspondentes para converter em blocos
Lista de opções
As seguintes opções são exibidas.
Selecionar
Fornece a opção para selecionar e revisar as instâncias selecionadas para conversão de blocos. Também exibe o número total de instâncias.
- Incluir blocos existentes
-
Especifica se deseja converter blocos no desenho atual e na geometria contendo blocos ou somente o objeto de origem.
- Revisar instâncias
-
Fecha temporariamente a caixa de diálogo para que seja possível revisar as instâncias selecionadas para conversão de blocos no desenho atual.
Converter instâncias em
Fornece a opção para escolher se deseja converter instâncias selecionadas em um bloco existente ou criar um novo bloco.
- Bloco existente
-
Converte as instâncias selecionadas em um bloco existente.
- Selecionar um bloco do desenho atual. Exibe uma lista de blocos disponíveis no desenho.
- Selecionar do desenho (
). Fecha temporariamente a caixa de diálogo para que seja possível especificar um bloco do desenho atual para o qual deseja converter as instâncias selecionadas.
- Blocos sugeridos. Exibe blocos sugeridos de aprendizado de máquina.
Nota: Os blocos sugeridos por aprendizado de máquina estão disponíveis somente no AutoCAD.
- Blocos recentes. Exibe uma lista de blocos usados recentemente.
- Novo bloco
-
Converte as instâncias selecionadas em uma nova entidade de bloco.
- Nomear o novo bloco. Especifica um nome para o bloco recém-criado.
- Ponto base. Especifica o ponto de inserção do novo bloco que determina sua posição no desenho. Por padrão, o ponto de inserção é definido como o centro da geometria especificada.
Atribuir bloco à camada
Fornece a opção para selecionar uma camada à qual atribuir o bloco.
