Sobre as vistas de detalhe

Uma vista de detalhe da documentação do modelo é uma vista projetada gerada com base em uma vista de desenho existente. Uma vista de detalhe exibe uma parte específica da vista do desenho (da qual foi gerada), em escala ampliada.

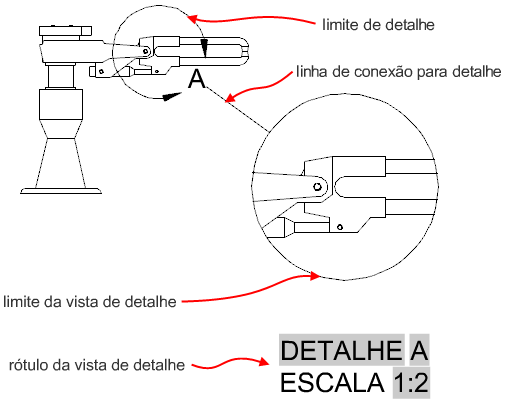

A ilustração abaixo mostra as diferentes entidades geradas pelo comando VISTADETALHE e os termos usados para fazer referência a elas. Estilos de vista para detalhe controlam a aparência de todas as entidades listadas.

Restringir os limites de detalhe

Se a opção inferir restrições estiver ativada (CONSTRAINTINFER=1) ao criar a vista de corte, as restrições são deduzidas entre a geometria de vista e o limite de detalhe. Quando as atualizações de vista acontecem, as restrições garantem que o limite de detalhe mantenha sua posição em relação aos recursos realçados. Em alguns casos, você pode necessitar de restrições mais complexas do que as restrições deduzidas. Em tais casos, é possível restringir manualmente o limite de detalhe à geometria da vista, usando ambiente de edição especial conhecido como “modo de esboço”. O modo de esboço permite adicionar geometria adicional para facilitar a restrição do limite de detalhe. A geometria é considerada a geometria de construção e está visível somente no modo de esboço.

Relacionamento com a vista principal

Ao girar uma vista principal, a geometria da vista no limite de detalhe também é rotacionada com ele. Se o limite de detalhe é retangular, ele permanece alinhado às direções horizontal e vertical. A vista de detalhe permanece na posição original. A visualização prévia exibida quando você rotaciona a vista torna possível ver se a linha de conexão para detalhe intercepta outra vista de desenho. Se a vista de detalhe tiver sido rotacionada antes de girar a vista principal, a rotação anterior é sobreposta e a vista de detalhe reflete a rotação atual da vista principal.

Se você alterar a escala da vista principal, o limite de detalhe também é redimensionado. O identificador e os tamanhos da ponta de seta não são alterados. Estes são controlados pelas configurações do estilo de vista para detalhe.

Se um limite de detalhe for excluído, a vista de detalhe correspondente também é excluída. Se você excluir a vista de detalhe e o limite de detalhe, o identificador e as pontas de seta também são excluídos.
