Para criar uma vista de detalhe

É possível gerar vistas de detalhe retangular ou circular com bordas da vista de desenho da documentação de qualquer modelo.

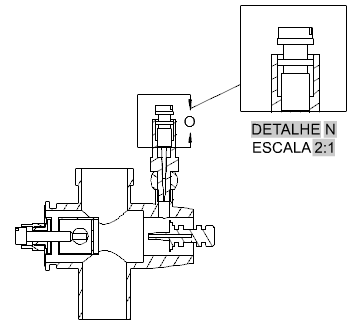

Criar uma vista de detalhe com um limite retangular

1. Clique na guia Layout > painel Criar vista > menu suspenso Detalhes > Retangular. Pesquisa
2. Clique na vista que deseja usar como vista principal.
   Dica: O formato da vista para detalhe é controlado pelo estilo de vista para detalhe atual. É possível substituir estas configurações usando a Guia contextual da faixa de opções da criação da vista detalhada. Por exemplo, é possível especificar o identificador da vista de detalhe, a escala e a visibilidade da legenda da vista de detalhe.
3. Clique no centro da área que deseja ampliar.
4. Clique em um canto para definir a área que deseja ampliar. O identificador da vista de detalhe é inserido na posição onde é clicada e uma visualização prévia da vista de detalhe é exibida no cursor.
   Nota: Se necessário, é possível reposicionar o identificador após criar a vista de detalhe.
5. Mova a visualização prévia para a localização apropriada e clique para inserir a vista.

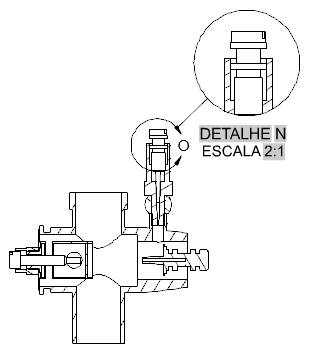

Criar uma vista de detalhe com um limite circular

1. Clique na guia Layout > painel Criar vista > menu suspenso Detalhe > Circular. Pesquisa
2. Clique na vista que deseja usar como vista principal.
   Dica: O formato da vista para detalhe é controlado pelo estilo de vista para detalhe atual. É possível substituir estas configurações usando a Guia contextual da faixa de opções da criação da vista detalhada. Por exemplo, é possível especificar o identificador da vista de detalhe, a escala e a visibilidade da legenda da vista de detalhe.
3. Clique na área de desenho para definir o centro da área a ser ampliada.
   Nota: Se a opção inferir restrições estiver ativada, (CONSTRAINTINFER=1), uma restrição coincidente será aplicada a esse ponto.
4. Clique para especificar o diâmetro da área a ser ampliada. O identificador da vista de detalhe é inserido na posição onde é clicada e uma visualização prévia da vista de detalhe é exibida no cursor.
   Nota: Se necessário, é possível reposicionar o identificador após criar a vista de detalhe.
5. Mova a visualização prévia para a localização apropriada e clique para inserir a vista.
