Cria uma referência de peça e a coloca na área do desenho.
Pesquisa
Resumo

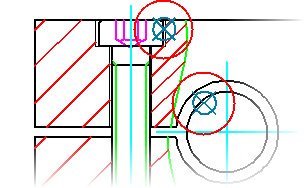

Utilize referências de peça para marcar uma geometria como uma peça a ser incluída em uma lista de materiais.
Lista de prompts
Os seguintes prompts são exibidos.
- Selecionar objeto
- Anexa uma referência de peça ao objeto selecionado. Se você clicar em um espaço vazio na área de desenho, o programa colocará uma referência de peça desanexada (uma referência de peça que não está associada a nenhuma geometria) na posição.
- bloco da legenda
- Anexa uma referência de peça a um bloco. Se o bloco tiver um atributo com o mesmo nome que uma propriedade de componente, a referência da peça importará automaticamente seu valor para essa propriedade de componente.
- Selecione referência a bloco - Especifica para que referência de bloco a referência de peça deve ser criada. Se você selecionar um bloco que já contenha uma referência de peça ou um objeto que não seja uma referência de bloco, o prompt será exibido novamente.
- Copiar
- Cria uma cópia completa de uma referência de peça, inclusive seus dados. A referência de peça recém-criada passa a ser um item novo da lista de materiais.
- Selecione a referência da peça - Especifica a referência de peça a ser copiada.
- Referência
- Cria uma referência de peça que marca um objeto como outra instância de uma peça que já foi indicada como uma referência de peça. Na lista de materiais, a nova referência de peça incrementa a quantidade da linha correspondente em vez de adicionar outra linha.
- Selecione a referência da peça - Especifica a referência de peça da qual você deseja adicionar outra instância.
