O AutoCAD 2025 inclui uma visualização prévia da tecnologia que usa o aprendizado de máquina para examinar o desenho em busca de objetos que possam ser convertidos em blocos.
O que é uma visualização técnica?

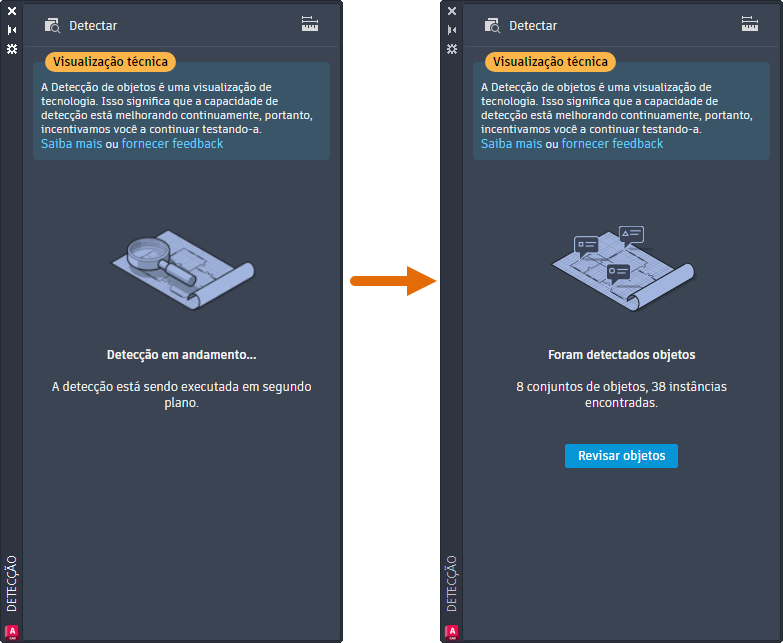

Quando você inicia a Detecção de objeto, a geometria do desenho é enviada para o serviço de aprendizado de máquina do AutoCAD para reconhecimento. Após o serviço ter analisado o desenho, a paleta notificará você se algum objeto que pode ser convertido em bloco tiver sido convertido. Para inspecionar e avaliar as instâncias identificadas, clique em Revisar objetos.

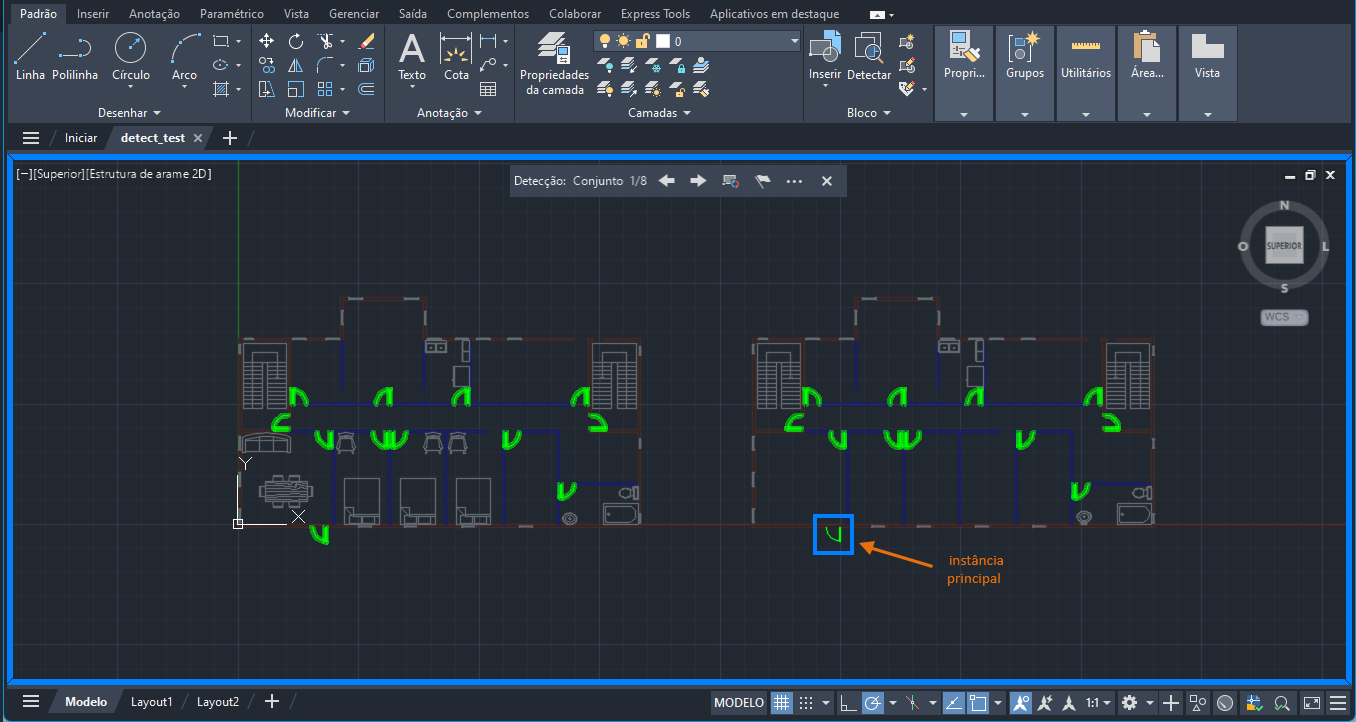

No modo de revisão, a barra de ferramentas Detecção é exibida na parte superior da janela de desenho. Essa barra de ferramentas fornece várias opções para navegar e gerenciar os resultados da detecção. Os resultados da detecção são agrupados em conjuntos de objetos similares. Um conjunto representa um grupo de objetos similares detectados que podem ser convertidos em instâncias de um único bloco.
Dentro de cada conjunto, a instância
principal (contornada por uma borda azul) serve como a definição de bloco ao converter em um novo bloco. Como alternativa, se você decidir converter em um bloco existente, a instância principal será usada para definir a escala de inserção e a rotação.

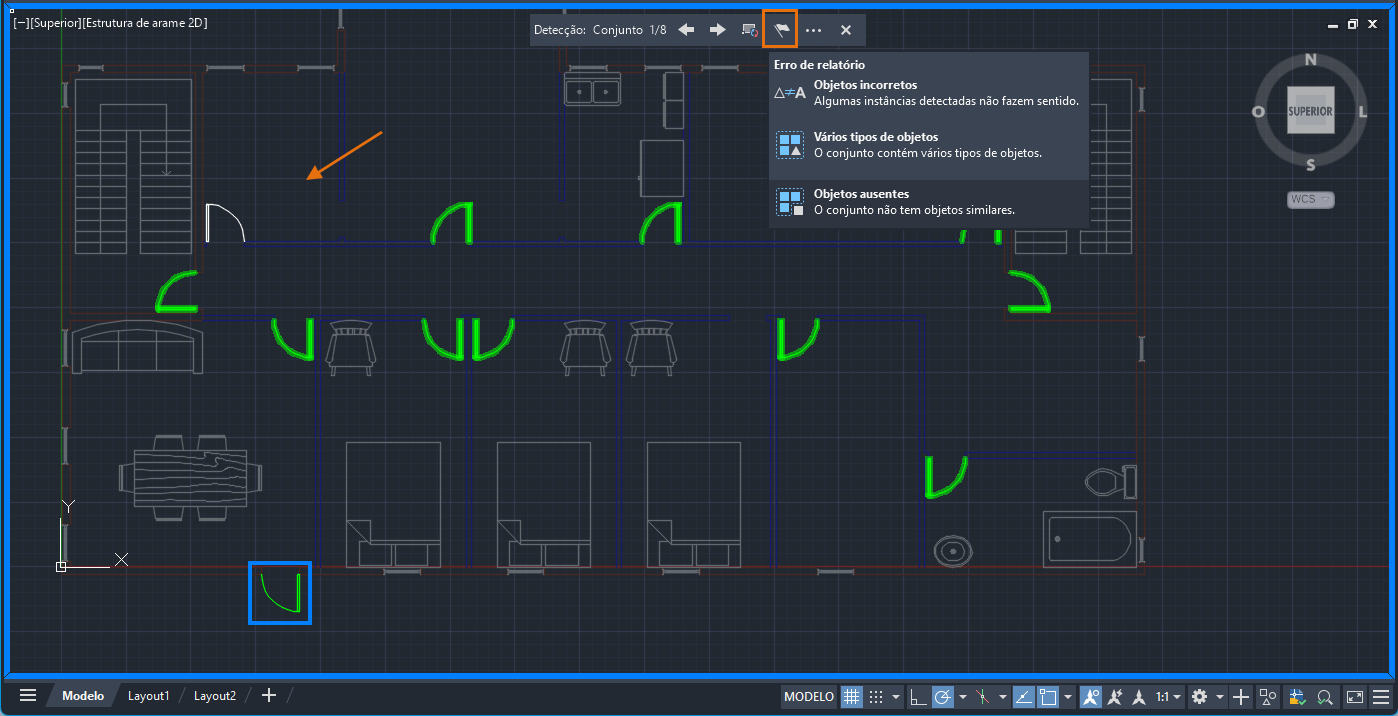

Você pode encontrar conjuntos ou instâncias incorretos durante a revisão da detecção. No exemplo a seguir, um objeto similar não é detectado e incluído no conjunto. É possível relatar esse erro usando a barra de ferramentas Detecção. Ao relatar erros, você contribui para melhorar o desempenho geral e a precisão do serviço de aprendizado de máquina.
Considerações principais
A Detecção de objetos é uma visualização prévia da tecnologia, o que significa que a funcionalidade e o recurso de detecção serão ainda mais aprimorados e melhorados com o tempo.
É importante observar que a Detecção de objetos está otimizada para desenhos de vista de planta. Os tipos de objetos que o AutoCAD pode detectar estão em expansão contínua. Atualmente, a Detecção de objetos é melhor no reconhecimento dos seguintes objetos:
- Portas de abertura única
- Portas de abertura dupla
- Vasos sanitários
- Banheiras
- Mictórios
- Símbolos genéricos de iluminação
Nota: A Detecção de objetos depende de algoritmos de aprendizado de máquina, portanto, os resultados podem não ser sempre completamente precisos ou abrangentes.
Para otimizar a precisão da detecção à medida que continuamos a aprimorar o algoritmo de aprendizado de máquina, é recomendável definir seu desenho para unidades reais antes de iniciar a detecção.
Enquanto você está no modo de revisão, os seguintes comandos ficam temporariamente bloqueados:
- EDITARBLOCO
- COMPARAR
- CONTAGEM
- LISTACONTAGEM
- PLOTAR
- PUBLICAR
- EDITARREF
- TRAÇO
- COMPARARX
Novos comandos
DETECÇÃO – Exibe a paleta Detecção e inicia a detecção de objetos.
FECHARDETECÇÃO – Finaliza a revisão de detecção.
CONVERTERDETECÇÃO – Exibe a caixa de diálogo Converter, que pode ser usada para converter as instâncias realçadas em blocos.
DETECÇÃOPRINCIPAL – Especifica a instância detectada com base na qual é criada uma nova definição de bloco.
REMOVERDETECÇÃO – Remove as instâncias selecionadas do conjunto.
VISTASEGUINTEDETECÇÃO – Exibe o próximo conjunto de objetos detectados.
VISTAANTERIORDETECÇÃO – Exibe o conjunto anterior de objetos detectados.
