O AutoCAD 2025 oferece mais soluções de blocos inteligentes para simplificar o processo do projeto. Nesta versão, é possível converter facilmente várias instâncias da geometria selecionada em blocos.
Quando você seleciona uma geometria para conversão, o AutoCAD localiza e realça todas as instâncias com a mesma geometria. Você pode então optar por converter a geometria selecionada e as instâncias encontradas em um bloco.
Ao converter em um bloco existente, você tem diversas opções. Você pode selecionar um bloco do desenho atual, um bloco recentemente usado ou blocos similares em sua biblioteca de blocos identificados pelo algoritmo de aprendizado de máquina.
Nota: Os blocos sugeridos por aprendizado de máquina estão disponíveis somente no AutoCAD.
Após selecionar uma definição de bloco existente, é possível ajustar a escala e a rotação para determinar como a definição de bloco selecionada substitui as instâncias encontradas.

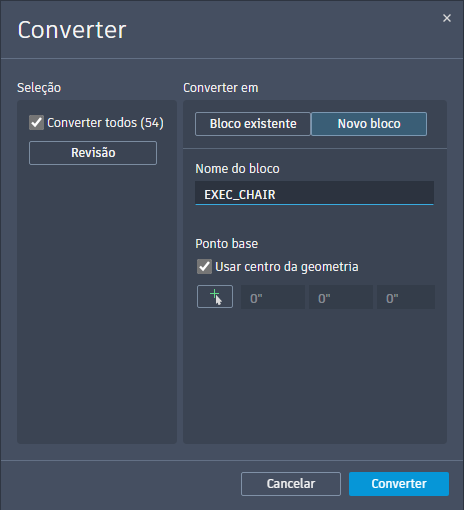

Como alternativa, é possível converter o objeto de origem ou as instâncias selecionadas em um novo bloco. Na caixa de diálogo Converter, defina um novo bloco especificando um nome de bloco e um ponto de inserção. Por padrão, o ponto de inserção é definido como o centro da geometria selecionado.
A capacidade de converter rapidamente geometria repetitiva em blocos minimiza a redundância no processo de projeto e fornece uma gama mais ampla de opções para organizar desenhos.
Novos comandos

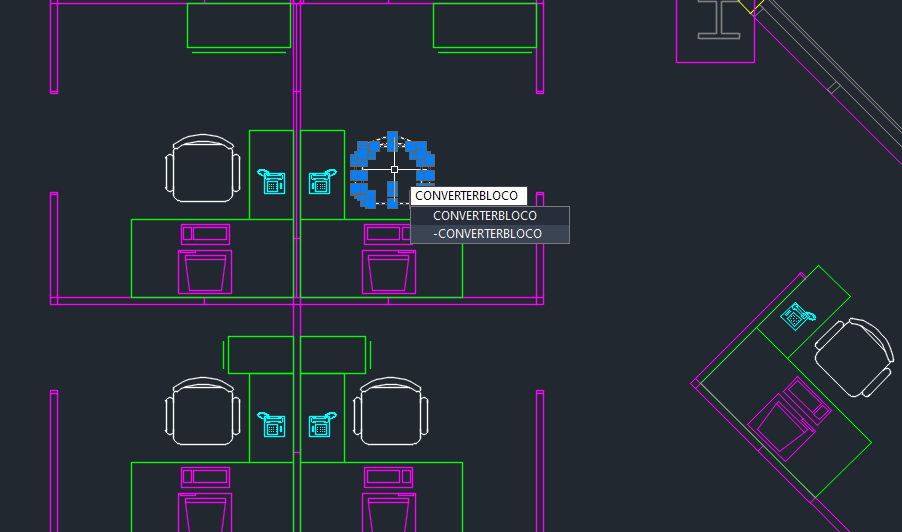

CONVERTERBLOCO – Abre a caixa de diálogo Converter e converte a geometria selecionada e as instâncias idênticas em blocos.
-CONVERTERBLOCO – No prompt do comando, converte as entidades selecionadas e as instâncias idênticas em blocos.
Novas variáveis de sistema
BLOCKEXCLUDECOLOR – Define o realce de cor para instâncias identificadas que não devem ser convertidas em blocos.
BLOCKINCLUDECOLOR – Define o realce de cor para instâncias identificadas que podem ser convertidas em blocos.
BLOCKTARGETCOLOR – Define o realce de cor para a instância especificada da qual é criada a nova definição de bloco.
