Essa submontagem cria uma representação de seção transversal de uma pista de viagem que está sendo inserida da aresta interior do pavimento em direção ao ponto de coroa.
Ele use o valor de inclinação de superelevação de pista externa para o alinhamento de linha base do modelo do corredor. A estrutura do pavimento segue as normas descritas em “Estrutura do pavimento nas seções pavimentadas” na Ajuda do Autodesk Civil 3D.
Anexação
O ponto de anexação está na margem interna da pista na superfície de declividade final. Este componente pode ser anexado à esquerda ou à direita.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
|
Parâmetro |
Descrição |
Tipo |
Padrão |
|---|---|---|---|
|
Lado |
Especifica em qual lado a submontagem deve ser colocada. |
Esquerdo/Direito |
Direita |
|
Ponto de coroamento no interior |
Especifica que a aresta interna da pista de rolamento deve ser codificada como Coroamento |
Sim/Não |
Sim |
|
Largura |
Largura da pista a partir do deslocamento da margem interna para o deslocamento da margem externa |
Numérico, positivo |
3,6 m 12,0 pés |
|
Profundidade Pave1 |
A espessura da camada Pave1 (zero para omitir) |
Numérico, não negativo |
0,025 m 0,083 pés |
|
Profundidade Pave2 |
A espessura da camada Pave2 (zero para omitir) |
Numérico, não negativo |
0,025 m 0,083 pés |
|
Profundidade base |
Espessura da camada base (zero para omitir) |
Numérico, não negativo |
0,100 m 0,333 pés |
|
Profundidade de sub-base |
Espessura da camada de sub-base (zero para omitir) |
Numérico, não negativo |
0,300 m 1,0 pés |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos alvo. Para obter mais informações, consulte Para especificar os alvos do corredor.
|
Parâmetro |
Descrição |
Status |
|---|---|---|
|
Largura |
Pode ser utilizada para substituir a largura fixa de pista e vincular a margem da pista a um alinhamento de deslocamento. Os seguintes tipos de objeto podem ser usados como alvos para especificar a largura: alinhamentos, polilinhas, linhas do recurso ou imagens do levantamento topográfico. |
Opcional |
|
Elevação de coroa |
Pode ser utilizada para substituir a inclinação de pista normal e vincular a margem externa da pista de rolamento com a elevação de um perfil. Os seguintes tipos de objeto podem ser usados como alvos para especificar a elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. |
Opcional |
Parâmetros de saída
|
Parâmetro |
Descrição |
Tipo |
|---|---|---|
|
Se AOR incompatível |
Esta submontagem não contribui para o cálculo de eixo de superelevação de pontos de giro de rotação. Se for usado em uma submontagem que é utilizada para o cálculo de um eixo de rotação, um |
1 (Verdadeiro) |
|
Largura da pista |
Inclinação de largura da pista |
Numérico |
|
% de inclinação da pista |
% de inclinação da pista |
Numérico |
será exibido no layout. Para obter mais informações, consulte Comportamento

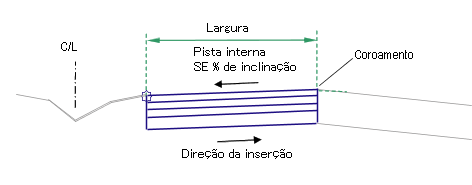

A inclinação da superelevação da pista interna é obtida com as especificações da superelevação para o alinhamento da linha base. Se inserir para a esquerda, a inclinação de pista externa direita é obtida e invertida; se Inserir à direita, a inclinação de pista externa esquerda é obtida e invertida. Começando no ponto de anexação, uma superfície de declividade final e um subnivelamento paralelo são inseridas usando largura, profundidade e a inclinação de superelevação especificadas. Os vínculos verticais fecham a forma em qualquer extremidade da pista.
Se um nome de alinhamento horizontal de deslocamento for atribuído para a largura durante a modelagem de corredores, a largura da pista irá variar para coincidir com o deslocamento do alinhamento.
Operação do modo de layout

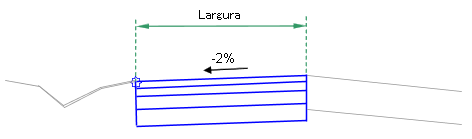

No modo de layout, esta submontagem exibe o acabamento, base e vínculos de sub-base para a largura determinada e profundidades em uma inclinação de -2%.

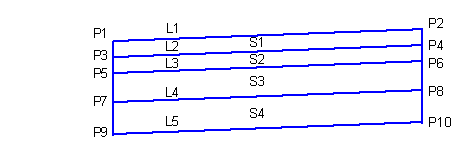

Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
|
Ponto, vínculo ou forma |
Código |
Descrição |
|---|---|---|
|
P1 |
ETW |
Margem interna da pista na declividade final |
|
P2 |
Crown |
Aresta exterior da pista (no ponto da coroa) na declividade final |
|
P3 |
ETW_Pave1 |
Margem interior da pista no Pave1. |
|
P4 |
Crown_Pave1 |
Margem exterior da pista no Pave1. |
|
P5 |
ETW_Pave2 |
Margem interna da pista em Pave2 |
|
P6 |
Crown_Pave2 |
Margem exterior da pista no Pave2. |
|
P7 |
ETW_Base |
Margem interna da pista na camada de base |
|
P8 |
Crown_Base |
Aresta exterior da pista na camada de base |
|
P9 |
ETW_Sub |
Margem interna da pista na camada de sub-base |
|
P10 |
Crown_Sub |
Margem externa da pista na camada de sub-base |
|
L1 |
Top, Pave |
Superfície com declividade final |
|
L2 |
Pave1 |
|
|
L3 |
Pave2 |
|
|
L4 |
Base |
|
|
L5 |
Sub-base Referência |
|
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
Sub-base |
Diagrama de codificação
