Para trabalhar com estilos de objetos de interseção no gráfico do perfil longitudinal

Para editar estilos de objetos de interseção no gráfico do perfil longitudinal

1. Em um gráfico do perfil longitudinal, selecione o objeto de interseção.
2. Na guia contextual Objeto de interseção, no painel Modificar objeto projetado, clique no menu suspenso Propriedades da interseção Editar estilo.
   Nota: Esses estilos estão localizados na árvore Toolspace Configurações na coleção GeralEstilos com vários propósitosEstilos de marcador.

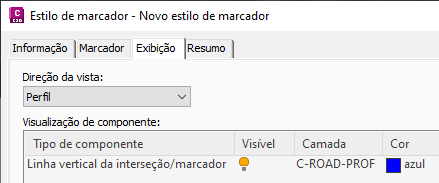

3. Para controlar a aparência do estilo do marcador no gráfico do perfil longitudinal, clique na guia Exibição e selecione Perfil na lista Direção da exibição.


   O componente Linha vertical da interseção/marcador controla a exibição do marcador (usado para exibir perfis de interseção, linhas de recurso, imagens do levantamento topográfico e polilinhas 3D) e da linha vertical da interseção (usada para exibir interseções de alinhamento).

4. Faça as alterações necessárias e clique em OK.

Para criar estilos de legenda para objetos de interseção no gráfico do perfil longitudinal

1. No Toolspace, na guia Configurações, expanda Gráfico do perfil longitudinal Estilos de legenda coleção Interseção.
2. Clique com o botão direito do mouse na coleção Interseção e, em seguida, clique em Novo para criar um novo estilo. Para obter mais informações, consulte Para trabalhar com estilos de legenda do gráfico do perfil longitudinal.
