Sobre como criar perfis

Usando perfis, é possível visualizar as alterações na elevação ao longo de um alinhamento horizontal.

Além disso, para o perfil da linha de centro, você pode criar perfis de deslocamento para recursos como bordas ou valetas em estradas.

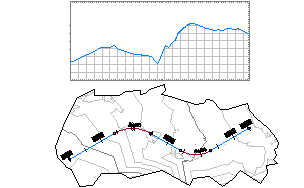

Crie um gráfico de perfil para ver um ou mais perfis associados a um alinhamento horizontal. Utilize o gráfico do perfil de uma superfície como um guia para criar o perfil de layout de uma superfície projetada, como uma estrada. Em um gráfico de perfil, também é possível substituir o perfil de um outro alinhamento horizontal que está na mesma área.

Para trabalhar mais eficazmente com perfis, aprenda a combinar as operações de criar, copiar, editar e substituir para obter os perfis que você precisa para a análise e desenho do terreno.

Além disso, você pode usar perfis rápido para visualizar e avaliar informações de elevação em locais onde não há nenhum alinhamento. Perfis rápidos são objetos temporários que são úteis para avaliar informações de elevação ao longo de uma linha, polilinha, recurso ou linha de lote, números de levantamento topográficos ou ao longo de uma série de pontos selecionados.

Em um gráfico de perfil, você pode exibir um perfil derivado da linha de recurso de um corredor. Perfis derivados de linhas de recurso de corredor são estáticas e são exibidas com um na coleção Perfil na árvore Prospector.
