Utilize este comando para criar faixas de domínio, acostamentos e pistas de ultrapassagem.
- Escolha as configurações padrão, estilos, camadas, grupo de pontos e chaves de descrição.
-
Clique na
.
- Selecione um alinhamento. Nota: Se o alinhamento selecionado tem perfis associados, a caixa de diálogo Selecione um perfil é exibida. Você pode selecionar um perfil na lista e as elevações para os pontos que forem criados serão definidos a partir daquele perfil. Se não houver um gráfico do perfil longitudinal para uma estaca no alinhamento ou se você selecionar <nenhum>, a elevação de ponto será definida de acordo com as configurações de criação de pontos na caixa de diálogo Criar pontos.

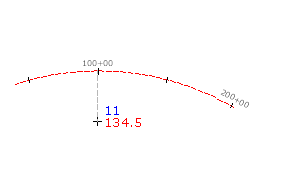

- Insira o número da estaca a partir da qual você deseja deslocar um ponto. Não incluir sinal de mais (+) da estaca.
- Insira o deslocamento. Se você tiver selecionado um perfil, o valor de deslocamento para o perfil é exibido como o padrão.
- Se solicitado, insira o nome, descrição e elevação do ponto. Nota: Se você deseja que o ponto de descrição possa ser obtido a partir do objeto, especifique Automático - Objeto no prompt para descrições de corte das configurações de Criação de pontos. O nome do alinhamento e exibição de estaca na coluna Descrição original no Editor de ponto.
- Pressione Enter para finalizar o comando.
Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Sobre como controlar a aparência de pontos em um desenho.
