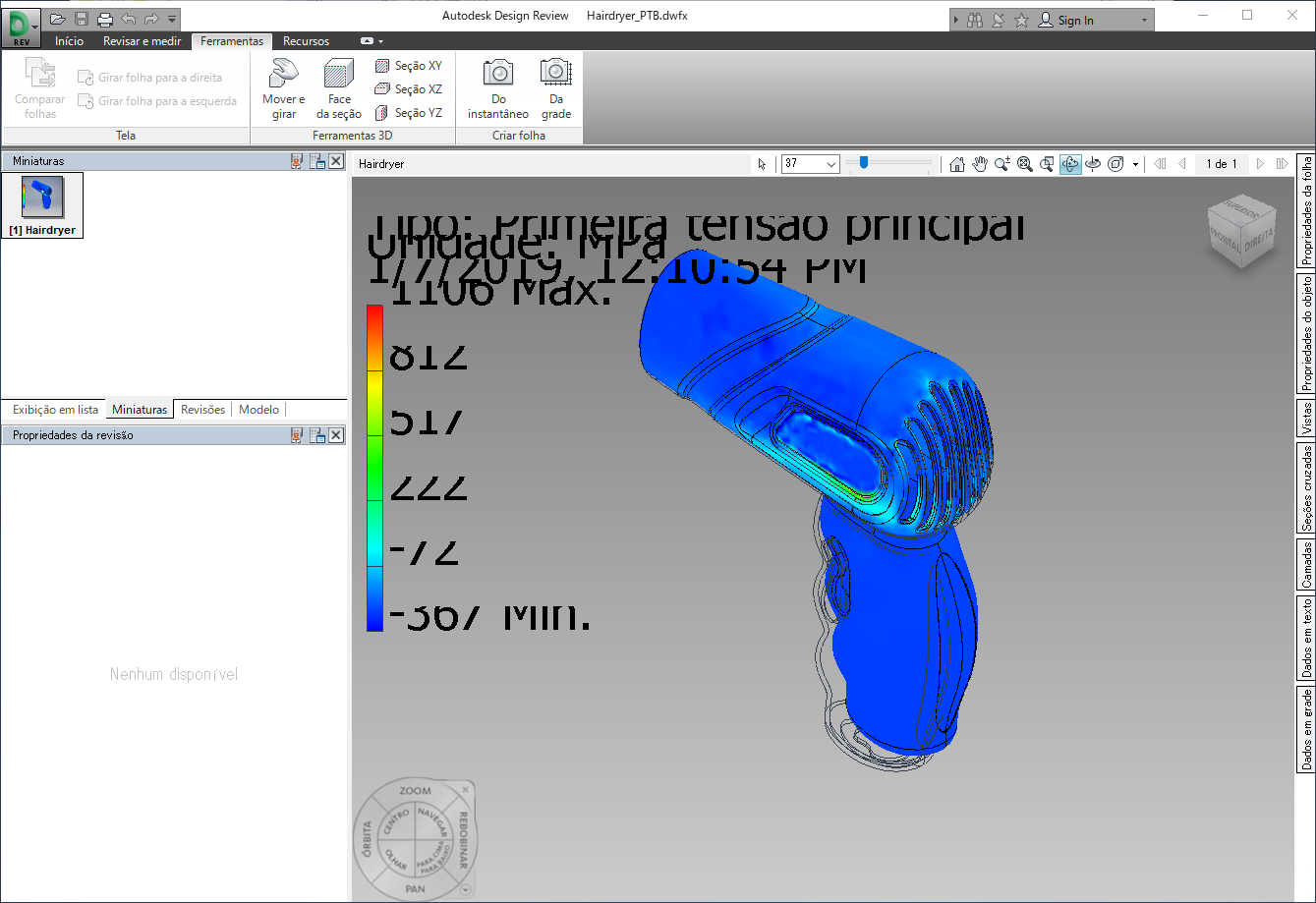

- Tipo de resultado
- Barra de cores
- Mapeamento de cores na peça
- Peça não deformada representada em estrutura de arame
Qualquer um pode utilizar arquivos DWF publicados, mesmo sem instalar Autodesk Inventor. Os arquivos DWF são altamente comprimidos, podem ser abertos rapidamente e também compartilhados por e-mail.
Publicações feitas por meio do Autodesk Inventor criam um arquivo DWF que mantém os dados de projeto, como espessuras de linha, escalas e propriedades de massa, para arquivos 2D e 3D. Tanto dados 2D quanto 3D podem ser incluídos em um arquivo. Também é possível publicar plotagens de volume de Análise de tensão.
- No navegador de simulação, selecione o resultado de simulação que deseja exportar, como Tensão de Von Mises, Deslocamento ou uma forma de modo de uma análise modal. Os resultados da análise de tensão exibem o modelo em várias cores, dependendo da intensidade das forças e restrições aplicadas. O resultado é exibido.
Utilize os comandos de exibição para criar a vista que deseja exportar para DWF. Por exemplo, é possível especificar o número de cores para os contornos da tensão, e definir valores de limite máximo e mínimo usando as configurações da barra de cores.
- Na faixa de opções, clique em Arquivo
Exportar Exportar a DWF. Como alternativa, você pode clicar em Arquivo Salvar como Salvar cópia como e selecionar DWFx como tipo de arquivo.
- No ambiente de peça ou de montagem, a caixa de diálogo apropriada é aberta. Defina as opções de publicação. Clique em Rápida.
Nota: Atualmente, as opções Completa e Personalizada não são suportadas para resultados de simulação de saída.
- Clique em Publicar para fechar a caixa de diálogo e abrir a caixa de diálogo Publicar documento para DWF. Especifique o nome e a pasta do arquivo DWF.
Nota: Clique em Opções para exibir a caixa de diálogo Publicar documento e insira as alterações necessárias.
- Clique em Salvar para gerar o arquivo DWF.
Na barra do navegador de simulação, selecione e exiba os resultados que deseja visualizar ou imprimir no Autodesk Design Review.
O estado atual do modelo de peça ou montagem é publicado no arquivo DWF. Nem todos os tipos de análise são publicados, somente o tipo ativo mostrado na tela no momento da publicação.
