Para criar um alinhamento de Pontos Selecionados da Nuvem de Pontos utilizando pontos dinâmicos

O alinhamento de Pontos Selecionados da Nuvem de Pontos permite alinhar uma peça com o modelo CAD correspondendo pontos alvo no CAD com regiões selecionadas em uma ou mais nuvens de pontos. As nuvens de pontos precisam cobrir pelo menos três faces da peça de forma que os pontos alvo possam fixar os seis graus de liberdade.

Para criar um alinhamento de pontos selecionados de uma nuvem de pontos:

1. Clique na guia Início > painel Contexto do Mouse > Editor de Pontos Dinâmicos. A guia de contexto Pontos Dinâmicos é exibida.
2. Selecione os pontos no modelo CAD utilizando o Editor de Pontos Dinâmicos. Você precisa selecionar pelo menos seis pontos e os pontos precisam fixar a peça em todos os seis graus de liberdade.

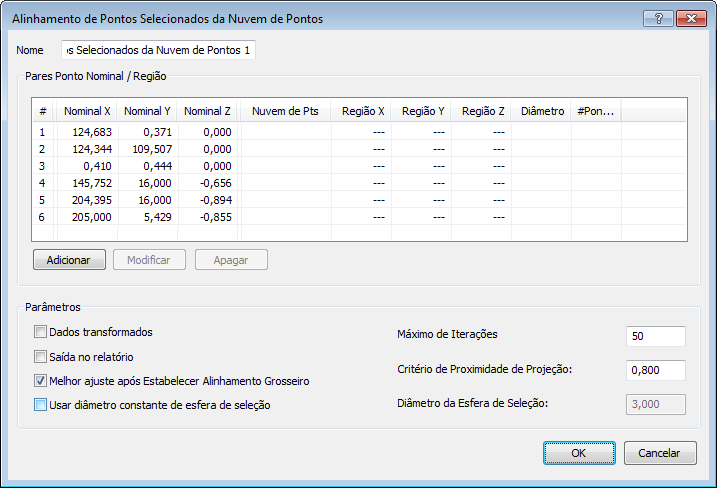

3. Clique na guia Pontos Dinâmicos > Itens > Alinhamento de Pontos Selecionados da Nuvem de Pontos. Os pontos são listados no diálogo Alinhamento de Pontos Selecionados da Nuvem de Pontos. Por exemplo:



4. Insira um Nome para o alinhamento.
5. Para utilizar uma região de tamanho constante para cada ponto alvo, selecione a caixa de verificação Usar diâmetro constante de esfera de seleção e insira um Diâmetro da Esfera de Seleção para especificar o tamanho da região.
6. Clique em Adicionar. O diálogo Selecionar Alvo / Regiões é exibido.
7. Clique na caixa de verificação Exibir coordenadas para exibir os detalhes das suas seleções.
8. Para especificar a área da nuvem de pontos que corresponde a um ponto:
   1. Selecione o ponto na lista. Um alvo é exibido na localização.
   2. Clique com o botão esquerdo na nuvem de pontos no centro da região que corresponde ao ponto selecionado, mantenha o botão pressionado, arraste o cursor para selecionar pontos da nuvem de pontos, e então libere o botão do mouse. Alternativamente, se você tiver selecionado a caixa de verificação Usar diâmetro constante de esfera de seleção, clique duas vezes na nuvem de pontos.

      Uma esfera é exibida na tela CAD para indicar a região da nuvem de pontos selecionada. A nuvem de pontos, a posição do centro da região, o raio da região e o número de pontos na região são exibidos na lista de coordenadas.

9. Repita o passo 8 para cada ponto dinâmico na lista. Quando tiver terminado, clique em para salvar as suas seleções e fechar o diálogo.
10. Para criar um alinhamento a partir de nuvens de pontos capturadas por dispositivos de medição diferentes ou em posições diferentes de dispositivo, selecione a caixa de verificação Dados Transformados. O PowerInspect converte as coordenadas do dispositivo em coordenadas CAD de modo que os cálculos sejam realizados em um sistema de referência comum.
11. Para exibir o alinhamento na tela CAD, e nas guias Relatório e Info, selecione a caixa de verificação Saída no relatório.
12. Na caixa Critério de Proximidade de Projeção, insira a distância máxima que um ponto pode estar da superfície CAD. Caso um ponto exceda essa distância, é ignorado.
13. Para otimizar o alinhamento:
    1. Selecione a caixa de verificação Melhor ajuste após Estabelecer Alinhamento Grosseiro.
    2. Na caixa Máximo de iterações, insira o número máximo de vezes que você deseja que o PowerInspect realize os cálculos de melhor ajuste.
14. Clique OK para salvar suas alterações e criar o alinhamento.
