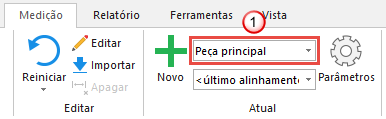

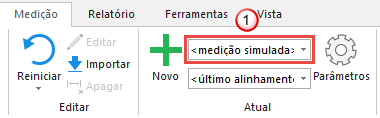

A guia Info exibe informações sobre o item selecionado na sequência de inspeção dentro da Medição atual. Quando <medição simulada> é selecionado na lista Medição ativa, a guiaexibe erros da base de dados de apalpador do simulador do programa; quando Peça Principal estiver selecionado, a guia exibe erros da base de dados de apalpador do dispositivo de medição.
O PowerInspect utiliza duas bases de dados de apalpador:
- Uma base de dados do Simulador, que contém uma variedade de apalpadores que podem ser utilizados para inspeções. Permite criar uma sequência de inspeção quando o PowerInspect não está conectado a um dispositivo de medição.
- Uma base de dados de Máquina, que contém os apalpadores do dispositivo de medição sendo utilizado para realizar a inspeção. Essa base de dados é utilizada quando você conecta com o dispositivo de medição e executa a inspeção.
Quando você tiver concluído a sequência de inspeção, verifique a guia Info de cada item e corrija qualquer erro de apalpador antes de executar a sequência no dispositivo de medição. Verifique se há erros na <medição simulada> primeiro, depois verifique se há erros na Peça Principal.

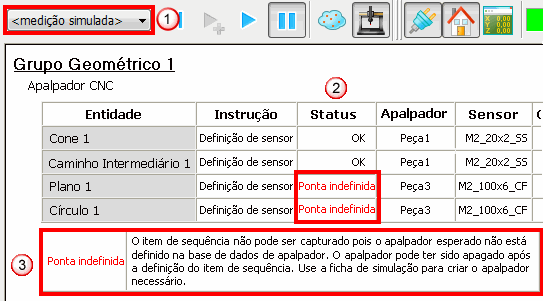

Exemplo de erro simulação-base de dados
Este exemplo ilustra o erro que ocorre quando um apalpador que não está disponível na base de dados de apalpador do simulador do programa é atribuído para medição de um item:
mostra a Medição atualmente selecionada; <medição simulada> indica que os erros são referentes à base de dados de apalpador.
lista o status do apalpador para cada item com erros exibidos em vermelho.
descreve o erro. O erro Ponta Indefinida indica que o apalpador designado para medir o Plano 1 e o Círculo 1 não está disponível na base de dados de apalpador do PowerInspect.

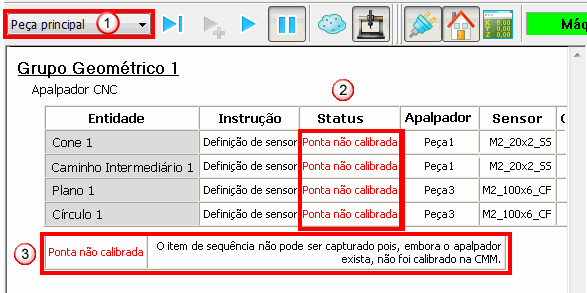

Exemplo de erro máquina-base de dados
Este exemplo mostra o erro que ocorre quando o apalpador (ou orientação do apalpador) designado para medir um item está disponível na base de dados de apalpador do dispositivo de medição, mas não está calibrado:
mostra a Medição atualmente selecionada; Peça Principal indica que os erros são referentes à base de dados de apalpador do dispositivo de medição.
lista o status do apalpador para cada item com erros exibidos em vermelho.
descreve o erro. O erro Ponta Não Calibrada indica que o apalpador está disponível para uso, mas precisa primeiro ser calibrado utilizando a guia Máquina.
