Área Coordenada Nominal

A área Nominal de Coordenada permite especificar nominais para o Vetor Normal do item. O PowerInspect pode, então, reportar a diferença entre os valores nominais e os valores medidos. Utilize as seguintes configurações:

Tipo de coordenada — Selecione uma entrada na lista para especificar o formato nominal. Selecione:

• Cartesiana para inserir a nominal em formato IJK.
• Ângulos Aparentes para inserir a nominal em formato de graus ABC.
• Esférica para inserir a nominal como azimute (A) e elevação (E).
Dica: Para especificar as extensões máxima e mínima do item, clique em para exibir o diálogo Definir Fronteiras da Entidade.

Nominais — Digite as nominais da figura nas caixas Nominal.

Nota: Por padrão, você não pode inserir valores nominais quando itens são criados sem um modelo CAD. Caso deseje especificar nominais manualmente, selecione a caixa de verificação Usar Nominais.

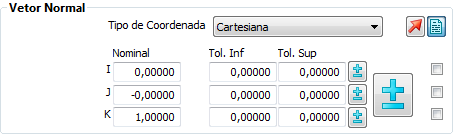

Por exemplo, para o Vetor normal, a nominal é inserida em valores IJK:

Para carregar as nominais para o item, clique em e selecione:

• da Entidade CAD para carregar as nominais do modelo CAD.
• da Medição Ativa para carregar as nominais da Medição atual.

Nota: Se você modificar uma propriedade, clique em Aplicar para salvar as alterações antes de atualizar os valores nominais.

Intervalo de tolerância — Clique nos botões caso deseje definir um intervalo de tolerância para o item.

Saída no relatório — Utilize as caixas de verificação à direita de cada valor nominal para controlar se seus detalhes são exibidos nos rótulos da tela CAD e relatório. No exemplo acima, nenhum dos valores IJK é incluído no relatório ou rótulos.

Alternativamente, clique em para ocultar todos os valores nominais. O botão muda para . Clique no botão novamente para restabelecer as nominais.

Inverter direção — Para inverter a direção do vetor, clique em . O botão muda para . Clique no botão novamente para restabelecer a direção original.

Usar nominais — Selecione essa caixa de verificação para inserir ou modificar as nominais do item, e para comparar as medições do item com os valores nominais. Quando você toma as medidas: um indicador Dentro-da-tolerância ou Fora-da-tolerância será exibido no ícone do item na sequência de inspeção; a borda da legenda associada ao item será colorida para indicar se as medidas estão dentro da tolerância e os valores de tolerância, nominal, desvio e erro serão calculados durante a inclusão do item em um relatório. Desfaça a seleção para desabilitar comparações com as nominais do item. As caixas Nominal são desabilitadas, nenhum indicador de tolerância é exibido e nenhum valor de tolerância, nominal, desvio e erro são exibidos no relatório.

Desfaça a seleção para desabilitar comparações com as nominais do item. As caixas Nominal são desabilitadas, nenhum indicador de tolerância é exibido e nenhum valor de tolerância, nominal, desvio e erro são exibidos no relatório.
