Especifique e gerencie os magazines que você deseja usar durante uma inspeção CNC.
Um magazine é uma unidade montada em um dispositivo de medição contendo portas múltiplas para armazenamento de submontagens de ferramentas do apalpador.
Nota: Caso deseje criar uma submontagem a ser armazenada em um magazine, você precisa criá-la utilizando um módulo TP20 conectado com qualquer combinação extensão-ponta compatível.
Para especificar um magazine

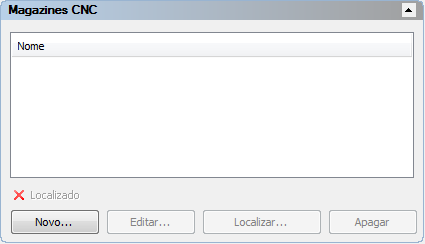

- Conecte ao dispositivo de medição usando um protocolo de máquina CNC ou o protocolo I++ ClientTool. A área Magazines CNC é exibida na guia Máquina.
- Monte o magazine no dispositivo de medição e alinhe com um dos eixos principais.
- Na área Magazines CNC da guia Máquina, clique em Novo.

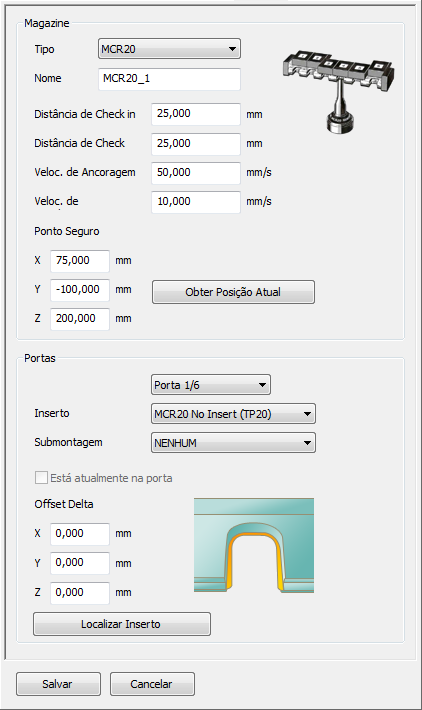

- Na área Magazine, selecione o Tipo de magazine no qual você deseja armazenar as submontagens.
- Insira um Nome para o magazine.
- Na caixa Distância de Check in, insira a distância entre o ponto de ancoragem da porta e seu ponto seguro de check in
.
- Na caixa Distância de Check out, insira a distância entre o ponto de ancoragem da porta e seu ponto seguro de check out
.
- Na caixa Veloc. de Ancoragem, insira a velocidade da ferramenta do apalpador entre o Ponto seguro
e os pontos seguros de check in e check out de uma porta.
- Na caixa Veloc. de Acoplamento, insira a velocidade ao conectar ou desconectar uma submontagem.
Para visualizar ou editar um magazine
- Na área Magazines CNC da guia Máquina, clique duas vezes no magazine na lista. O diálogo Magazine é exibido.
- Edite o magazine e então clique em Salvar para salvar suas alterações e fechar o diálogo.
Para apagar um magazine
- Na área Magazines CNC da guia Máquina, selecione o magazine na lista.
- Clique em Apagar para remover o magazine.
