Capture o magazine para identificar sua posição no dispositivo de medição e criar um sistema de coordenadas do magazine em relação ao sistema de coordenadas da máquina.
Para localizar o magazine
- Calibre a ferramenta do apalpador ativa.
- Na área Magazines CNC da guia Máquina, selecione o magazine que você deseja localizar e então clique em Localizar. O diálogo Localizar magazine é exibido.

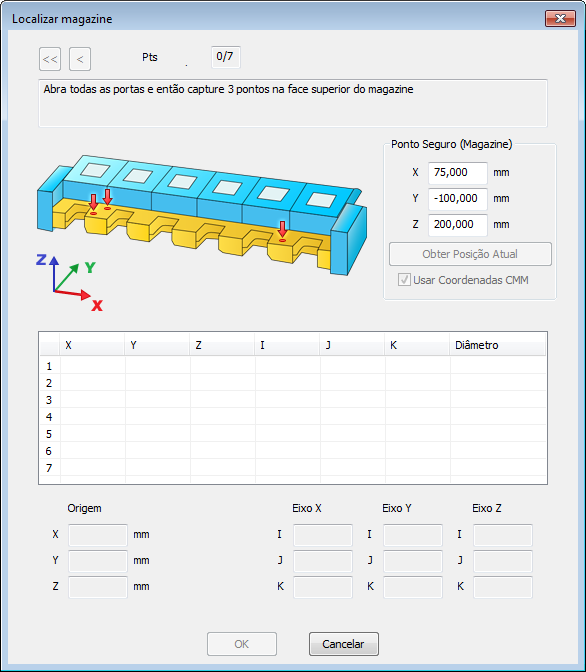

Por exemplo, o diálogo Localizar Magazine para o magazine MCR20:
- Siga o diagrama e instruções no diálogo para capturar os pontos.
Conforme cada ponto é capturado, o diálogo exibe suas coordenadas de máquina XYZ, vetores IJK, o Diâmetro do apalpador, e o número de pontos restantes. Quando os sete pontos tiverem sido capturados, o diálogo exibe Localização bem sucedida para indicar que o magazine foi localizado no dispositivo de medição. Também exibe a Origem do sistema de coordenadas do magazine em coordenadas de máquina, a orientação do magazine em vetores IJK, e a posição do Ponto Seguro.
Para apagar o último ponto, clique em
. Para apagar todos os pontos, clique em
.
- Para exibir o Ponto Seguro em coordenadas de máquina, selecione a caixa de verificação Usar Coordenadas CMM. Desfaça a seleção da caixa de verificação para utilizar coordenadas do magazine.
- Para inserir um novo Ponto Seguro, sobrescreva os valores nas caixas X, Y e Z, ou clique em Obter Posição Atual para utilizar a posição de montagem do eixo tubular atual.
Para localizar uma porta ou inserto
Quando você localiza um magazine, o PowerInspect calcula a posição das suas portas e quaisquer insertos. Se a posição de uma porta ou inserto estiver incorreta, isso pode ser corrigido localizando a porta ou inserto dentro do magazine.
- Calibre a ferramenta do apalpador ativa.
- Na área Magazines CNC da guia Máquina, selecione o magazine cujas portas ou insertos você deseja localizar e então clique em Editar. O diálogo Magazine é exibido.

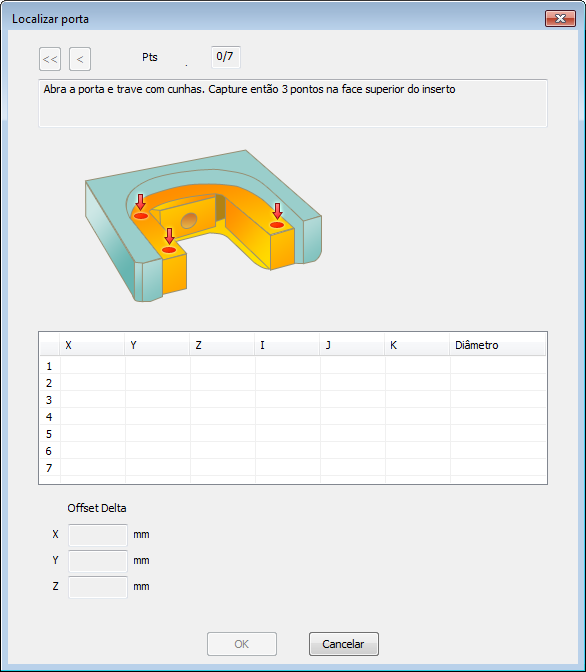

- Na área Portas, selecione a porta que você deseja ajustar e então clique em Localizar Inserto. O diálogo Localizar Porta é exibido. O exemplo a seguir mostra o diálogo Localizar Porta para um inserto PA25 em um magazine FCR25:
- Siga o diagrama e instruções no diálogo para capturar os pontos.
Conforme cada ponto é capturado, o diálogo exibe suas coordenadas de máquina XYZ, vetores IJK, o Diâmetro do apalpador, e o número de pontos restantes.
Quando os sete pontos tiverem sido capturados, o diálogo exibe Localização bem sucedida para indicar que a porta ou inserto foram localizados no magazine. Também exibe o Offset Delta da posição calculada original.
Para apagar o último ponto, clique em
. Para apagar todos os pontos, clique em .
- Clique em OK para salvar a posição e retornar para o diálogo Magazine.
- Repita os passos de 3 a 5 para continuar a localizar portas ou insertos.
