Para se conectar a uma máquina de coluna dupla e a dispositivos duplos

A conexão com dois dispositivos de medição é realizada da mesma maneira que para dispositivos únicos, exceto que você precisa selecionar e configurar o protocolo de conexão para cada dispositivo separadamente.

Conexão com uma máquina de coluna dupla usando o protocolo de conexão I++

1. Inicie os Servidores I++ para cada coluna e selecione as ferramentas que você deseja utilizar.
2. Em PowerInspect, clique na guia Ferramentas > Máquina > Configurar.

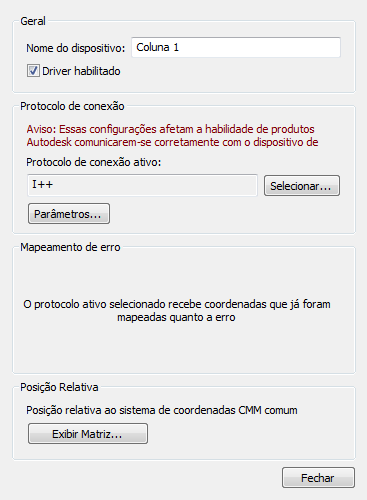

   O diálogo Configuração CMMDriver é exibido.



3. Para evitar que o PowerInspect conecte com a coluna 1, desmarque a caixa de seleção Driver habilitado.

   Desmarcar essa caixa de seleção permite trabalhar com uma inspeção de coluna dupla quando uma das colunas não está disponível. Isso evita que todos os documentos abertos conectem-se com a coluna e desabilita automaticamente previsão de colisão.

4. Clique em Selecionar e clique duas vezes em I++ no diálogo Selecionar Protocolo de Conexão.

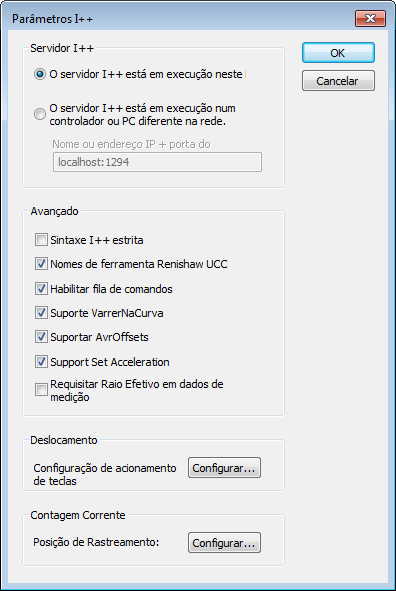

5. Clique em Parâmetros. O diálogo Parâmetros I++ é exibido.



6. Selecione O servidor I++ está em execução neste PC.
7. Na área Avançado, selecione as configurações para o Servidor I++ sendo executado e clique OK para fechar o diálogo.
8. Para visualizar a matriz de transformação calculada para essa coluna na calibração anterior, clique em Exibir Matriz.
9. No diálogo Configuração CMMDriver, clique em Fechar.
10. Clique na guia Ferramentas > Máquina 2 > Configurar.

    O diálogo Configuração CMMDriver é exibido.

11. Para evitar que o PowerInspect conecte com a coluna 2, desmarque a caixa de seleção Driver habilitado.
12. Clique em Selecionar e clique duas vezes em I++ no diálogo Selecionar Protocolo de Conexão.
13. Clique em Parâmetros. O diálogo Parâmetros I++ é exibido.
14. Selecione O servidor I++ está em execução em um controlador ou PC diferente na rede.
15. Na caixa Nome ou endereço IP + porta do servidor I++, insira o endereço IP do computador em que o servidor da segunda coluna está sendo executado.
16. Na área Avançado, selecione as configurações para o Servidor I++ sendo executado e clique em OK.
17. Para visualizar a matriz de transformação calculada para essa coluna na calibração anterior, clique em Exibir Matriz.
18. No diálogo Configuração CMMDriver, clique em Fechar.

Conectando com dispositivos duplos

1. Clique na guia Ferramentas > Máquina > Configurar.
2. No diálogo Configuração CMM, clique em Selecionar.
3. No diálogo Selecionar Protocolo de Conexão, clique duas vezes no protocolo de comunicação para o seu dispositivo de medição.
4. Caso o protocolo selecionado exija parâmetros adicionais, clique em Parâmetros para especificar as configurações.
5. Clique na guia Ferramentas > Máquina 2 > Configurar.
6. Repita os passos de 2 a 4 para o segundo dispositivo.

Nota: Para escolher entre dois braços, utilize a guia Máquina e selecione o dispositivo na lista suspensa Máquina.
