Utilize curvas digitalizadas para capturar uma curva através das superfícies de uma peça. Utilize para medir seções em torno de uma peça e para construir uma imagem de uma peça para engenharia reversa.

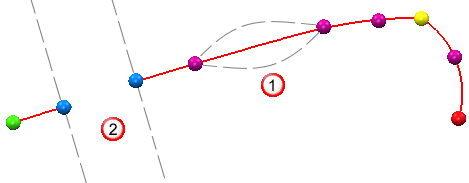

Onde um ponto é adicionado à curva é determinado pela sua proximidade do segmento mais próximo.
Se o novo ponto estiver:
- Dentro da zona de captação de um segmento de conexão
, é inserido entre os pontos existentes.
- Dentro da zona de captação de um segmento de gap
, um segmento de conexão é adicionado entre o novo ponto e o ponto mais próximo existente e um segmento de gap é inserido entre o novo ponto e o ponto mais distante existente.
- Fora da zona de captação de um segmento, é anexado ao início ou ao final da curva, o que estiver mais próximo.
A opção Polilinha controla se a curva digitalizada é uma polilinha ou spline.
Se a curva digitalizada for uma spline, a Tolerância Spline especifica a distância máxima que a curva spline pode variar da posição medida dos pontos capturados. Um valor maior cria uma curva mais suave através de uma média de caminho de pontos. A curva mascara imperfeições na superfície, mas pode não tocar todos os pontos. Um valor menor criar uma curva que segue os pontos com maior precisão e proporciona uma representação mais exata da superfície. Uma Tolerância Spline de 0 força a curva a atravessar todos os pontos capturados.
Cores de Ponto de curva
Conforme você captura uma curva digitalizada, o PowerInspect utiliza cores para indicar o tipo de cada ponto que a curva contém. Você pode modificar as cores de curva utilizando a página Cores > Curvas do diálogo Opções. Por padrão:
- Verde indica o primeiro ponto da curva.
- Vermelho indica o último ponto da curva.
- Azul indica um ponto de gap.
- Amarelo indica um ponto de aresta.
- Roxo indica outros pontos na curva.

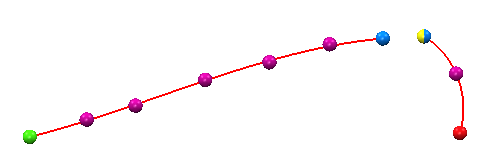

Pontos que se enquadram em mais de uma categoria são multicoloridos. Por exemplo, um ponto de aresta que também é marcado como ponto de gap é exibido como uma esfera azul e amarela:
