Página Cores (Diálogo Opções)

Selecione as cores utilizadas na interface do PowerInspect.

 Faixa de opções: Guia Arquivo Opções Opções de Aplicativo Opções de Exibição Cores

As opções e páginas a seguir são exibidas.

• Cores — Controle como itens exibidos na tela CAD são exibidos quando selecionados na sequência de inspeção.
  • Destacar item selecionado — Altere a luminosidade dos objetos selecionados.

    Desmarque para desativar o realce.

  • Mudança de Luminosidade — Ilumine objetos selecionados. Um valor positivo ilumina os objetos selecionados e um valor negativo os escurece.

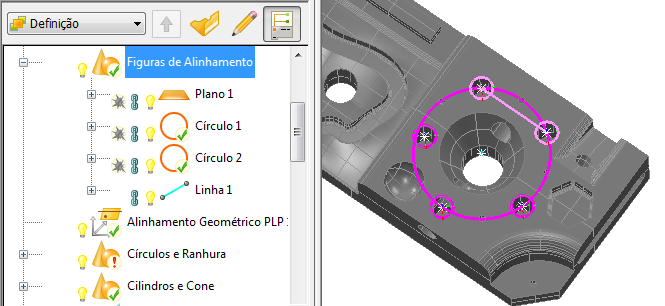

    Uma luminosidade +60% é aplicada a itens do grupo de figuras de alinhamento abaixo.



• Geral — Defina a cor de fundo da Vista CAD, faces posteriores, superfícies selecionadas, setas de rótulo e linhas da grade.
• Entidades — Especifique as cores dos indicadores de informação para itens selecionados na tela CAD ou na sequência de inspeção.
  • Destacar entidades usando cor de destaque — Realce objetos utilizando uma cor especificada.
  • Cor de destaque — Cor dos objetos realçados. Desmarque para realçar objetos usando luminosidade.
  • Cor principal — Cor do objeto.
    Nota: A barra deslizante Mudança de luminosidade na página Cores controla a mudança de cor quando a caixa de seleção é desmarcada. Se desmarcado, as configurações de destaque de entidade não têm efeito.
• Grade — Cor em que a grade é exibida na tela CAD.
• Medição — Cores utilizada em modo de medição tela-cheia.
• Nuvem de pontos — Cores utilizadas para exibir nuvens de ponto.

  Curvas — Cores utilizadas para exibir pontos e linhas em curvas digitalizadas.

  Nota: A página Curvas somente está disponível durante a criação de inspeções para máquinas manuais e CNC.
• Banda de tolerância — Cores de tolerância para confete de ponto de inspeção e a cor de texto em escala de tolerância para grupos de inspeção e grupos de nuvem de pontos.
  • Usar preenchimento gradiente entre cores chave — Utilize um intervalo de cores para indicar os desvios relativos de cada ponto; desmarque a caixa de seleção para utilizar uma única cor para a faixa acima-da-tolerância, para a faixa dentro-da-tolerância e para a faixa abaixo-da-tolerância.
• Rótulos e dimensões gráficas — Cores utilizadas para indicar medições dentro da tolerância e fora da tolerância em rótulos e cotas e nas guias Info e Relatório.

  Para alterar a configuração de cor selecionada, clique no botão de cor e selecione uma cor no diálogo Cor.

  • Prever — Teste o efeito da alteração na guia Tela CAD.
  • Reiniciar — Restaure a cor original.
