O alinhamento De Nuvem de Pontos permite alinhar a peça utilizando uma nuvem de pontos. A nuvem de pontos precisa se parecer com o modelo CAD e precisa incluir dados de superfícies múltiplas.
Para criar um alinhamento De Nuvem de Pontos:

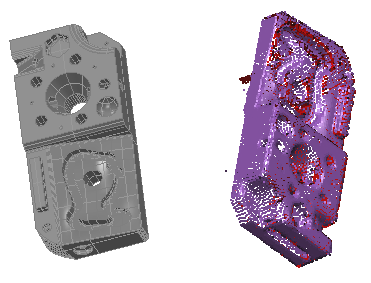

- Exiba o modelo CAD e a nuvem de pontos na tela CAD. Por exemplo:
- Selecione o nível de Definição da sequência de inspeção.
- Clique na guia Alinhamentos & Referências > painel Alinhamentos > De Nuvem de Pontos. O diálogo Alinhamento a partir de Nuvem de Pontos é exibido.
- Insira um Nome para o alinhamento.
- Para incluir os detalhes desse item no relatório, selecione a caixa de verificação Saída no relatório.
- Caso a sequência de inspeção contenha figuras construídas que utilizam medições tomadas por diferentes dispositivos de medição ou a partir de diferentes posições de dispositivo, selecione a caixa de seleção Dados transformados. Isso converte as coordenadas do dispositivo para coordenadas CAD para que todos os cálculos utilizem um sistema de referência.
A caixa de seleção não tem efeito quando todas as coordenadas na inspeção são adquiridas com um dispositivo de medição em uma posição, ou quando a sequência de inspeção não contém figuras construídas.
- Para utilizar apenas parte da nuvem de pontos, selecione a caixa de seleção Usar seleção. Isso pode melhorar a precisão do alinhamento excluindo pontos que não estão na peça.
- Na lista Nuvem de Pontos de Referência, selecione a nuvem de pontos com a qual você deseja criar o alinhamento.
Alternativamente, clique em
para selecionar a nuvem de pontos na tela CAD. - Clique OK para fechar o diálogo e criar o item de Alinhamento a partir de Nuvem de Pontos.
- Se você tiver selecionado a caixa de seleção Usar seleção, utilize a guia Nuvem de Pontos > painel Selecionar > menu Modo de Seleção para identificar um grupo de pontos para o cálculo inicial do alinhamento. Você pode selecionar um grupo de pontos utilizando um selecionador de área, como Retângulo, ou você pode selecionar três pontos individuais posicionados como um triângulo equilátero em uma superfície da peça.
- Inicie o item Alinhamento a partir de Nuvem de Pontos. O PowerInspect alinha a peça com o modelo CAD e sobrepõe a nuvem de pontos na peça.
