Pontos de superfície em tempo real permitem inspecionar uma superfície capturando pontos em tempo real e então comparando esses pontos com as suas nominais CAD.
Nota: Pontos de Superfície em Tempo Real estão disponíveis apenas durante a criação de inspeções para máquinas CNC e Manuais.
Para capturar pontos de superfície em tempo real:
- Crie um grupo de Pontos de Superfície em Tempo Real.
- Clique na guia Forma > painel Superfícies > Ponto em Tempo Real. O diálogo Pontos de Superfície em Tempo Real é exibido.

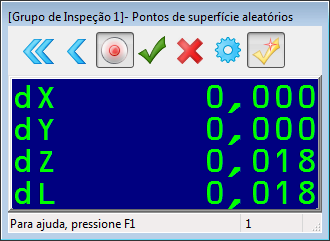

- Capture um ponto na superfície que você deseja inspecionar. Um disco é exibido na tela CAD para indicar a posição do ponto capturado. O desvio da nominal é exibido no diálogo Pontos de Superfície em Tempo Real. Por exemplo:
A cor do disco na tela CAD e o valor dL no diálogo Pontos de Superfície em Tempo Real indicam se o ponto está dentro da tolerância (verde), abaixo da tolerância (azul), ou acima da tolerância (amarelo).
- Repita o passo 3 para capturar mais pontos de superfície.
- Quando tiver terminado de capturar a superfície, clique em
para salvar os pontos e fechar o diálogo.
Para visualizar os detalhes de uma medição, selecione a guia Info e então abra o grupo de inspeção na sequência de inspeção e selecione uma medição.
