Quando você utiliza um plano como o primeiro item num alinhamento SPR, sua orientação trava os eixos de rotação. Você também pode utilizar a normal do plano para travar um eixo de translação.
Para criar um alinhamento SPR utilizando um plano:
- Clique na guiaInício > painel Criar > Alinhamento > Alinhamento SPR para exibir o diálogo Definição de Alinhamento SPR.
- Insira um Nome para o alinhamento.
- Selecione o plano na lista suspensa, ou clique em

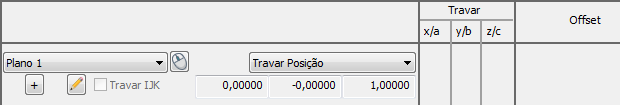

e selecione a figura na tela CAD. Por exemplo:
Isso trava os dois eixos de rotação determinados pela orientação do plano.
- Selecione uma opção na lista suspensa à direita. Selecione:
- Travar Posição para fixar a orientação do plano e travar o plano em posição ao longo da sua normal.
- Travar Direção para fixar a orientação do plano. Isso trava os eixos de rotação, mas deixa a posição livre para ser movida ao longo do eixo normal ao plano.
- Adicione os itens restantes de restrição ao alinhamento.
- Quando todos os itens para o alinhamento tiverem sido selecionados, clique OK para salvar suas alterações e fechar o diálogo.
