Para criar um item de alinhamento SPR (Sistema de Ponto de Referência)

O alinhamento SPR permite alinhar uma peça com um modelo CAD utilizando um conjunto de figuras para restringir os eixos de rotação e translação da peça. Com ele, você pode:

Nota: Pontos de superfície guiados estão disponíveis apenas durante a criação de inspeções para máquinas CNC e Manuais.

Para criar um alinhamento SPR:

  1. Selecione o nível de Definição da sequência de inspeção.
  2. Clique na guia Início > painel Criar > Alinhamento > Alinhamento SPR. O diálogo Definição de Alinhamento SPR é exibido.

    Caso você possua um desenho com valores nominais em um sistema de coordenadas transformado, mas nenhum modelo CAD, pode criar um alinhamento clicando em Editar Referência na guia Parâmetros e aplicando uma transformação aos valores.

  3. Insira um Nome para o alinhamento.
  4. Por padrão, as nominais das figuras de alinhamento são reportadas com relação ao SCP (Referência CAD). Para visualizar ou editar as nominais com relação a outra referência, clique em Editar Referência na guia Parâmetros e especifique a translação e rotação da referência utilizando o diálogo Matriz de Transformação.
  5. Na guia Limites, selecione uma figura na lista suspensa, ou clique em e selecione a figura na tela CAD. Se você selecionar:

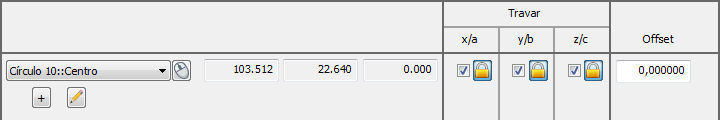

    • um ponto, selecione uma ou mais caixas de verificação na coluna Travar para especificar quais eixos são restringidos pela figura. Por exemplo:

      Quando um eixo for sobreconstrito, o PowerInspect cria um melhor ajuste de todas as figuras. Clique em ao lado da caixa de seleção para excluir o eixo do cálculo de melhor ajuste. O botão muda para .

    • uma linha, um eixo ou um vetor, selecione uma opção na lista suspensa à direita. Selecione:

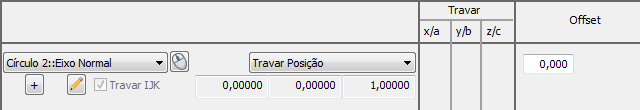

      Travar Posição para utilizar a figura para restringir a posição e os eixos de translação.

      Travar Direção para restringir apenas os eixos de rotação. Por exemplo:

  6. Para modificar as nominais do item selecionado, clique em e insira os novos valores no diálogo do item.
  7. Para posicionar o item para o propósito desse alinhamento, insira a distância pela qual aplicar offset ao item ao longo da normal na caixa Offset. O offset é aplicado ao item e qualquer valor de Offset/Espessura especificado no diálogo do item.

    Você só pode inserir um offset quando o item selecionado permitir. Por exemplo, você pode inserir um offset para um círculo capturado, mas não para um plano capturado.

  8. Clique em para definir a próxima figura.

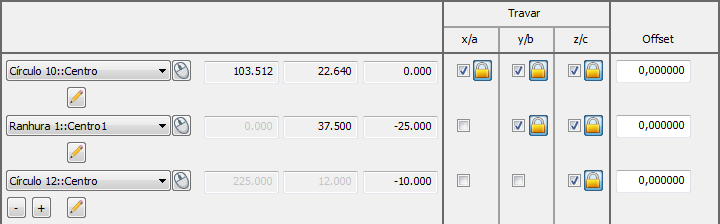

  9. Repita os passos de 5 a 8 para especificar as outras figuras com as quais você deseja criar o alinhamento. Por exemplo:

    Os eixos podem ser travados em qualquer disposição; você pode especificar até 100 itens de restrição. Se o alinhamento estiver sobreconstrito, o PowerInspect cria o melhor ajuste dos itens especificados para incluir a otimização e reporta seus desvios padrão no diálogo do alinhamento e na guia Relatório.

  10. Caso a sequência de inspeção contenha figuras construídas que utilizam medições tomadas por diferentes dispositivos de medição ou a partir de diferentes posições de dispositivo, selecione a caixa de seleção Dados transformados. Isso converte as coordenadas do dispositivo para coordenadas CAD para que todos os cálculos utilizem um sistema de referência.

    A caixa de seleção não tem efeito quando todas as coordenadas na inspeção são adquiridas com um dispositivo de medição em uma posição, ou quando a sequência de inspeção não contém figuras construídas.

  11. Para aplicar um offset ao alinhamento, clique em Editar Offset na guia Parâmetros e insira o offset no diálogo Matriz de Transformação.
  12. Se uma ou mais figuras usadas no alinhamento são medidas usando uma nuvem de pontos, selecione o alinhamento utilizado para calcular os valores medidos da nuvem de pontos na lista Alinhamento de referência.
  13. Para incluir os detalhes do alinhamento no relatório, selecione a caixa de seleção Saída no relatório.
  14. Clique OK para salvar suas alterações e fechar o diálogo.
