Para criar um alinhamento Transformação Delta

Utilize o item Transformação Delta para medir a diferença na translação e rotações entre quaisquer dois alinhamentos ou melhores ajustes selecionados.

Para criar um item Transformação Delta:

1. Selecione o nível de Definição da sequência de inspeção.
2. Clique na guia Alinhamentos e Referências > painel Especial > Transformação Delta de Alinhamentos.
3. Insira um Nome para o item.
4. Para incluir o item no relatório, selecione a caixa de verificação Saída no relatório.
5. Na lista Sistema de Coordenadas Local, selecione o sistema de coordenadas em que você deseja reportar a Transformação Delta.
6. Na lista Alinhamento de Referência 1, selecione o alinhamento a partir do qual você deseja calcular a Transformação Delta.
7. Na lista Alinhamento de Referência 2, selecione o alinhamento com relação ao qual você deseja calcular a transformação delta.
8. Para exportar a transformação delta para o PowerMill como um plano de trabalho, abra o PowerMill.
9. Para exportar a transformação delta, clique em:

   para exportar a Transformação Delta como código NC utilizando o diálogo Programa NC.

   para exportar a Transformação Delta como um plano de trabalho para o PowerMill.

   Quando você exporta a transformação para o PowerMill, se um plano de trabalho existir e estiver ativo, a Transformação Delta é criada com relação ao plano de trabalho ativo do PowerMill. Caso não exista plano de trabalho ativo, um novo plano de trabalho é criado e a Transformação Delta é criada com relação ao sistema de coordenadas global. O diálogo Informação é exibido, incluindo os detalhes da transformação.

   para exportar a Transformação Delta para um arquivo IGES (.igs, .iges) ou para um arquivo de Matriz (.mat).

10. Insira qualquer informação adicional sobre o item na caixa Comentário.

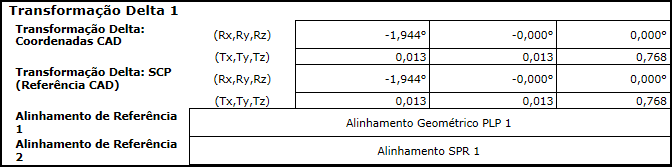

11. Clique OK para fechar o diálogo e adicionar o item à sequência de inspeção. As informações são exibidas nas guias Info e Relatório, por exemplo:
