Grupo de Aresta CNC mede arestas de uma peça seguindo um caminho do apalpador. Utilize quando quiser automatizar a medição ou quando desejar assegurar que os mesmos pontos sejam capturados em cada Medição de um documento.
Nota: Grupos de Aresta CNC somente estão disponível durante a criação de inspeções para máquinas OMV ou CNC.
Para criar o caminho do apalpador para um Grupo de Aresta CNC:
- Na guia Figuras, desfaça a seleção do botão Gerar Caminho do Apalpador.
- Clique na guiaInício > painel Criar > Forma > Grupo de Aresta CNC. Um grupo de inspeção é adicionado à sequência de inspeção e o diálogo Inspeção da Superfície é exibido na guia Figuras.
- No diálogo Inspeção de Aresta, selecione o método de captura AutoTouchTrigger com o qual você deseja criar o caminho do apalpador. Selecione:

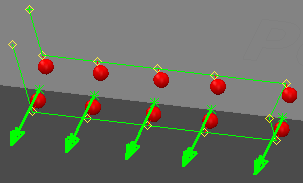

- SurfaceSurfaceProbing para capturar todos os pontos de superfície antes de capturar os pontos de aresta correspondentes. Por exemplo:

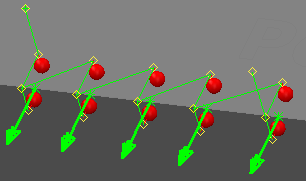

- SurfaceEdgeProbing para alternar entre captura de pontos de superfície e de aresta. Por exemplo:
- SurfaceSurfaceProbing para capturar todos os pontos de superfície antes de capturar os pontos de aresta correspondentes. Por exemplo:
- Posicione o cursor no modelo CAD próximo da aresta que você deseja inspecionar. Quando um triângulo for exibido ao longo da aresta, clique duas vezes no modelo para especificar a posição de um ponto de captura.
- Repita o passo 4 para adicionar mais pontos.
- Complete os parâmetros no diálogo Inspeção de Aresta, e clique em
para criar o grupo.
Nota: Antes de executar a inspeção, verifique as distâncias de aproximação e retração para o grupo e ajuste-as se necessário.
Para visualizar e atualizar as configurações do grupo, clique com o botão direito no grupo na sequência de inspeção e selecione Modificar Item no menu de contexto.
