Limitar - especifica a área que você deseja usinar. Essa página contém o seguinte:
Fronteira — Utilize essas opções para limitar a área de usinagem.
Criar fronteira — Selecione uma opção para criar uma nova fronteira. Isso funciona exatamente da mesma maneira que a opção Criar Fronteira na guia Fronteira ou no menu de contexto Fronteiras.
Fronteira selecionada — Exibe a fronteira utilizada para limitar o percurso. Selecione uma fronteira para tornar ativa. Se você não desejar utilizar uma fronteira para calcular o percurso, selecione <Nenhum> na lista.
Editor de Curva — Clique para exibir a guia Editor de Curva, que permite criar e editar fronteiras. A ideia é que você extraia curvas do modelo, adquirindo curvas em fronteiras de superfície, antes de modificar a curva para criar a fronteira exata necessária.
Editar fronteira — Clique para editar a fronteira selecionada. Isso exibe o diálogo Fronteira. Esse é o mesmo diálogo exibido quando você cria ou edita uma fronteira.
Limite da Fronteira — Determina qual porção da ferramenta pode tocar a fronteira.
Centro da Ferramenta — Quando selecionado, o centro da ferramenta não pode sair da fronteira.
Periferia da Ferramenta — Quando selecionado, a ferramenta inteira é contida dentro da fronteira. A fronteira sofre offset para dentro pelo raio da ferramenta.
Para maiores informações sobre como esses limites funcionam, consulte Limitando um percurso por uma fronteira. Essa opção somente está disponível para percursos de desbaste.
Trimagem — Selecione como trimar o percurso pela fronteira ativa.

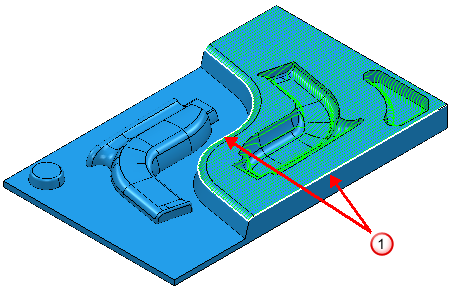

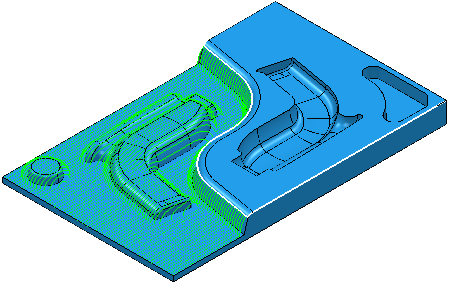

Manter dentro — Quando selecionado, mantém o percurso criado dentro da fronteira.
Fronteira

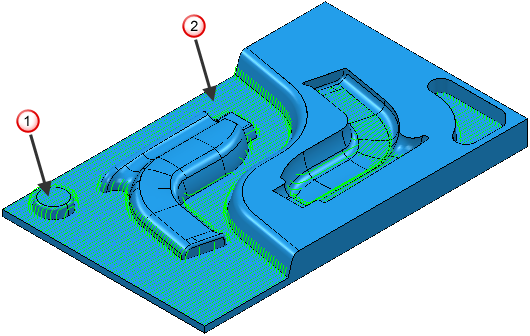

Manter fora — Quando selecionado, mantém o percurso criado fora da fronteira.

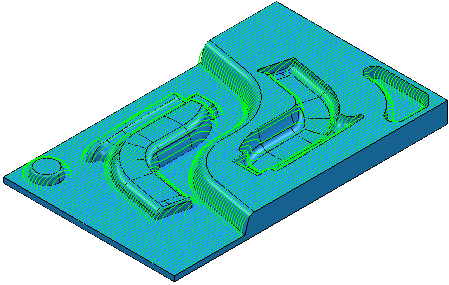

Sem fronteira selecionada, o percurso é calculado sobre o modelo inteiro:
Limitar — Selecione uma opção na lista para especificar se a ferramenta é permitida ou não fora do bloco.
Selecione

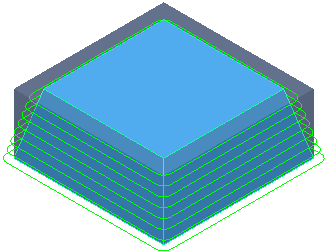

se o bloco representar o tamanho real do material sendo usinado. Isso maximiza a remoção de material durante desbaste e evita entradas em mergulho ou rampa onde possível.
Selecionar
evita a usinagem do níveis inferiores.

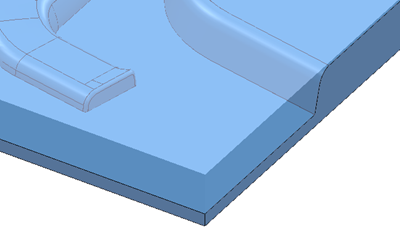

Se você começar com este modelo e bloco:

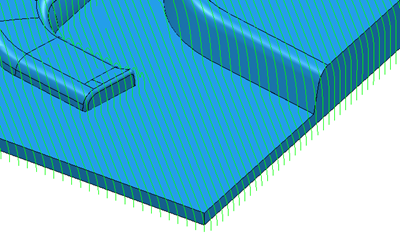

Selecionar fornece:

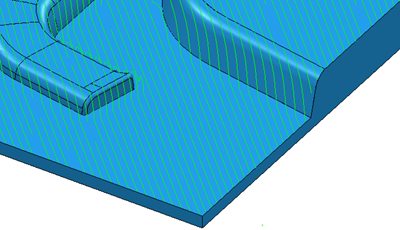

Selecionar fornece:
Essa opção não está disponível em usinagem Vortex pois o centro da ferramenta precisa sair do bloco. Então é a única opção permitida.
- — Quando selecionado, permite que o centro da ferramenta seja movido fora do bloco.
- — Quando selecionado, o centro da ferramenta é limitado pela margem do bloco.
Limites Z — Limita a área de usinagem por altura Z. Isso permite usinar dentro de um intervalo.

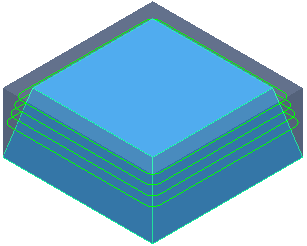

Um percurso não limitado:
Um percurso limitado em Z:
Nesse caso, os limites são selecionados no modelo.
Z máximo
Z mínimo
Máximo — Clique para selecionar uma altura Z máxima. Movimentos de corte sempre estarão abaixo desse valor.
Altura Z — Utilize essa opção para selecionar a altura Z graficamente.
— Insira a altura Z.
Mínimo — Clique para selecionar uma altura Z mínima. Movimentos de corte sempre estarão acima desse valor.
- Altura Z — Utilize essa opção para selecionar a altura Z graficamente.
- — Insira a altura Z.
Excluir Planos — Clique para especificar que a estratégia não deve usinar áreas planas. Utilize essa opção caso esteja utilizando uma ferramenta que não seja adequada para usinar áreas planas.
- Tolerância plana — Insira a máxima diferença em Z entre o ponto mais alto e o ponto mais baixo em uma superfície quase plana. Quanto maior o valor de tolerância, mais áreas quase planas são excluídas da usinagem.
