Exemplo Mover Percursos

Este exemplo mostra como mover um percurso. Utiliza a opção Manter Original para que você possa facilmente visualizar o efeito da transformação.

Utiliza o modelo Chainsaw.ige da pasta de Exemplos com um percurso de perfil de resíduo como percurso ativo.

1. Selecione guia Edição de Percurso > painel Editar > Transformar para exibir a guia Transformar Percurso.
2. Clique na guia Transformar Percurso > painel Transformar > Mover para exibir a barra de ferramentas Mover.
3. Certifique-se de que esteja selecionado.
4. Configure Nº de Cópias como 2.

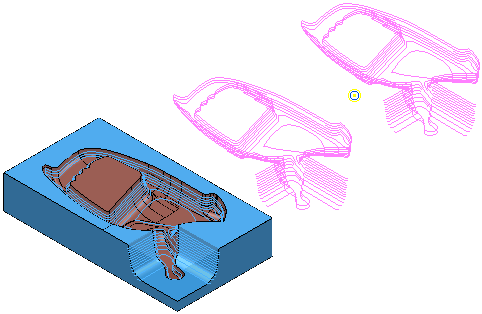

5. Insira as coordenadas 300 0 0 em na barra de Status e pressione a tecla Enter. Isso move e copia o percurso ativo.



6. Selecione guia Transformar Percurso > painel Finalizar > Aceitar para aceitar as alterações e criar os percursos duplicados.

Para exemplos mais complexos, consulte Exemplo de transformação retangular e Exemplo de transformação circular.
