A árvore de figura sólida contém o histórico de operações realizadas num sólido. Cada operação sólida é definida como uma figura no sólido.
A árvore de sólido é criada automaticamente quando você adiciona uma figura de sólido a um sólido.
Por exemplo:

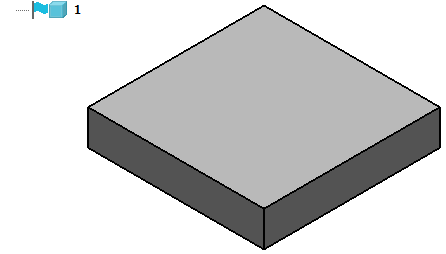

- Crie um bloco sólido.
Ele é adicionado automaticamente à árvore de figura sólida. A árvore está oculta por padrão.
- Clique na guia Ferramentas de Sólido > painel Estado > Explorer para exibir a árvore de sólido na janela Explorer.

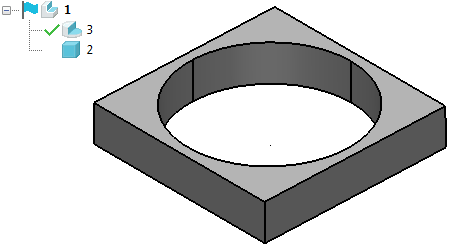

- Adicione uma figura de corte ao sólido.
A figura de corte é exibida na árvore; o bloco na base da árvore para mostrar que o sólido foi criado a partir de um bloco primitivo.
As figuras são mostradas em ordem cronológica na árvore. A mais recente figura aplicada é exibida na parte superior da lista e a mais antiga na parte inferior.

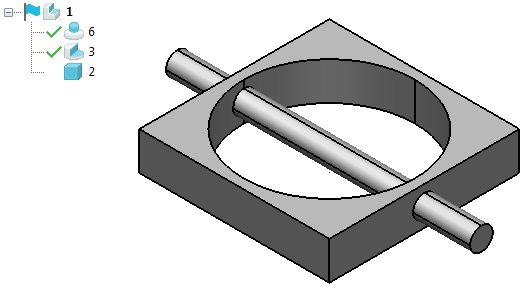

- Adicione um postiço ao sólido.
A figura de postiço aparece acima da figura de corte.
Os seguintes ícones podem ser exibidos na árvore de sólido:
- Sólido com histórico
- Sólido geral sem histórico
- Sólido ativo
- Sólido inativo
- Extrusão ou Figura de sólido de extrusão
- Sólido de revolução ou Figura de sólido de revolução
- Bloco primitivo ou Figura de bloco primitivo
- Esfera primitiva ou Figura de esfera primitiva
- Cilindro primitivo ou Figura de cilindro primitivo
- Cone primitivo ou Figura de cone primitivo
- Toro primitivo ou Figura de toro primitivo
- Figura de adição
- Figura de subtração
- Figura de interseção
- Figura de corte
- Figura de postiço
- Figura de furo
- Figura de furo leve
/
- Figura de cavidade/protrusão
- Figura de sólido oco
- Figura de espessura
- Figura de saliência
- Figura de fillet
- Figura de chanfro
- Figura de fillet de canal
- Figura de wrap
- Figura de escultura
- Figura omitida
- Figura exibida
- Figura omitida por erro
- Atualização adiada
- Figura de grupo
- Figura de padrão
- Face editada
- Desconhecida. É utilizado para indicar que a figura não é reconhecida pela versão do PowerShape. Será exibido na árvore de figura se você criar um modelo em uma versão futura do PowerShape que contenha um novo tipo de figura e então abrir esse modelo em uma versão anterior do software que não reconheça o novo tipo de figura. Quando a árvore de figura é reproduzida, uma figura Desconhecida é omitida por erro.
- Figuras associadas ocultas na árvore
- Figuras associadas visíveis na árvore
