Um sólido PowerShape é um objeto único que representa a forma externa de um corpo físico. É composto por várias superfícies unidas que se ajustam em suas extremidades dentro de uma dada tolerância.
Você pode criar sólidos primitivos, como blocos, cilindros e cones ou criar sólidos a partir de outros objetos, como superfícies, malhas e linhas em arames e curvas.

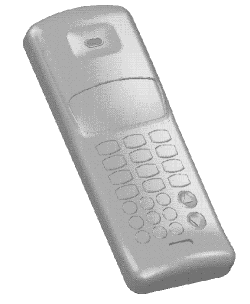

O modelo sombreado abaixo mostra um sólido PowerShape.
O sólido é exibido na Árvore de Figura Sólida.

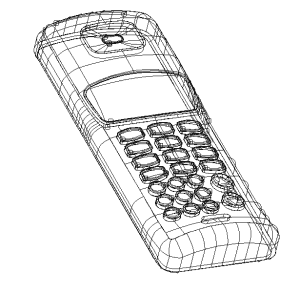

Esse sólido é composto por várias superfícies que se unem como mostrado abaixo:
Você pode trabalhar num sólido das seguintes maneiras:
- Como uma única entidade. Por exemplo, se você mover um sólido, todas as superfícies que definem o sólido são movidas.
- Num sólido com outro sólido. Por exemplo, você pode intersecionar um sólido com outro sólido. O sólido de interseção define uma figura na árvore de figura sólida.
Nota: O PowerShape utiliza o kernel Parasolid para implementar os comandos de modelagem de sólido. Os modelos sólidos criados em versões anteriores do PowerShape utilizam os sólidos de versão 8. É possível Converter entre a versão 8 e Parasolid.
