Um exemplo de uso do Reparador de Sólido

O modelo a seguir é utilizado para ilustrar a criação de um sólido sem falhas.

1. Selecione guia Início > painel Seleção > Todas as Superfícies.
2. Clique na guia Sólido > painel Criar > De Itens > De Superfícies/Malhas.
3. Clique em Não no Assistente de Vedação.
4. Clique na guia Ferramentas de Sólido > painel Corrigir > Reparador de Sólido.

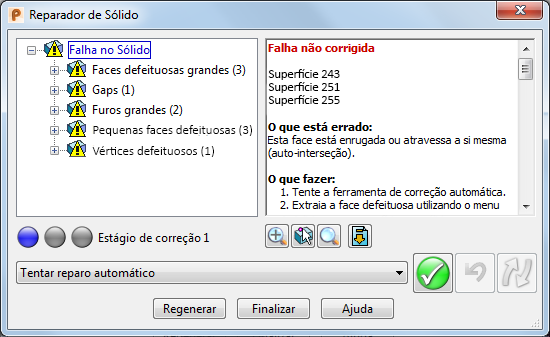

   A caixa de diálogo Reparador de Sólido é exibida:

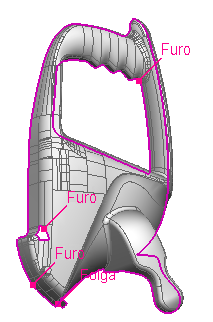

   O primeiro grupo de falhas é selecionado na árvore de falhas e exibido no modelo.



5. Selecione Gaps (1).
6. Clique em Extrair superfícies em torno do gap e editá-las na lista suspensa de Opções de Reparo
7. Clique em Processar as falhas selecionadas .

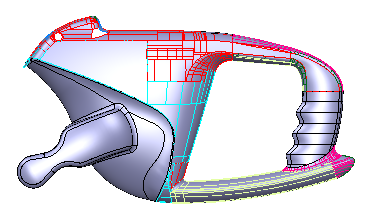

8. Aproxime a vista em torno do gap na janela do modelo e selecione as 3 superfícies mostradas abaixo.



9. Clique em Apagar .
10. Selecione guia Início > painel Seleção > Todas as Superfícies.
11. Clique em Aceitar na barra de ferramentas Edição do Reparador.



12. Clique em Pequenas faces defeituosas (3).
13. Clique em Apagar superfície(s) na lista suspensa de Opções de Reparo.
14. Clique em Processar as falhas selecionadas .
15. Clique em Verificar o sólido novamente quanto a falhas.
16. Clique no rótulo Gap da falha no modelo.
17. Clique em Extrair superfícies em torno do gap e editá-las na lista suspensa de Opção de Reparo.
18. Clique em Processar as falhas selecionadas .
19. Clique em Aceitar na barra de ferramentas Edição do Reparador.



20. Clique em Gap 1 na Árvore de falhas.
21. Clique em Preencher gap com superfície tangencial na lista suspensa de Opções de Reparo.
22. Clique em Processar as falhas selecionadas .
23. Clique em Verificar o sólido novamente quanto a falhas .

    A aresta externa do sólido agora está marcada como um furo.



24. Clique em Ignorar furo grande intencional na lista suspensa de Opções de Reparo.
25. Clique em Processar as falhas selecionadas .
26. Clique em Concluir.
