Utilizando o Reparador de Sólido

Utilize o Reparador de Sólido para encontrar e corrigir falhas em sólidos. O seguinte é classificado como falha:

• furos
• sobreposições
• auto-interseções
• trimagem inválida de superfícies

Essas falhas precisam ser removidas pois podem comprometer o funcionamento de operações adicionais de figura sólida.

Para utilizar o Reparador de Sólido:

1. Selecione o sólido no qual deseja procurar falhas.
2. Clique na guia Ferramentas de Sólido > painel Corrigir > Reparador de Sólido.

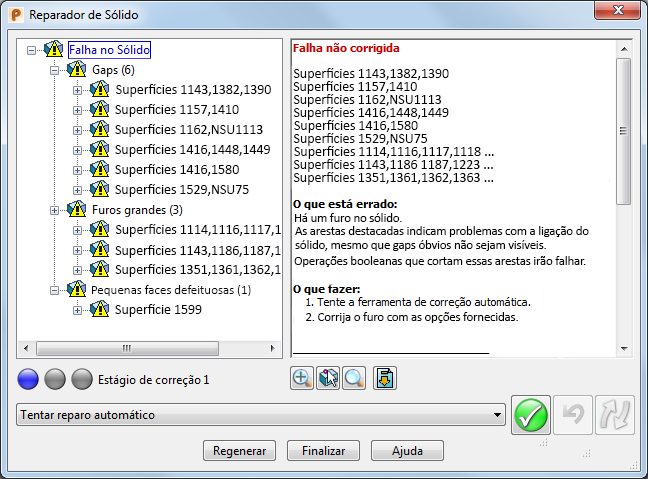

3. Utilize a caixa de diálogo Reparador de Sólido para corrigir todas as falhas encontradas em um sólido removendo furos e corrigindo a trimagem das superfícies defeituosas:



• Árvore de Falhas — Lista as falhas encontradas no sólido. Falhas podem ser selecionadas na Árvore de Falhas ou na janela de modelo. Se você selecionar uma falha na árvore, ela será destacada no modelo. Você também pode selecionar uma falha no modelo para destacá-la na árvore.



  Por exemplo:

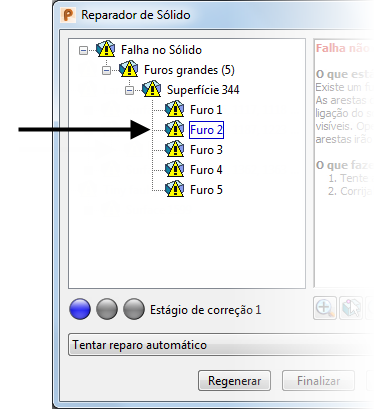

  1. Clique na falha na Árvore de Falhas.

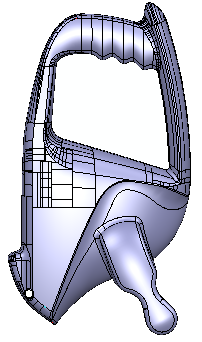

  2. Clique na anotação da falha no modelo.



• Informação de Falha — Descreve a falha selecionada.



  As seguintes informações sobre a falha são fornecidas:

  • O que está errado — Exibe uma descrição da falha.
  • O que fazer — Fornece uma sugestão de procedimento de correção.
  • Operações de reparo sem sucesso — Lista as operações de correção que falharam.
• Zoom — Clique para aproximar o modelo e ampliar a exibição da falha selecionada. Afaste a vista para visualizar o sólido inteiro.
• Exibição de Falha — Especifique como deseja exibir as falhas na janela do modelo.
  • Exibir áreas defeituosas selecionadas — Exibe a falha selecionada na janela do modelo.
  • Exibir todas as áreas defeituosas — Exibe todas as falhas na janela do modelo.
  • Exibir áreas afetadas — Indisponível no momento. Para desenvolvimento futuro.

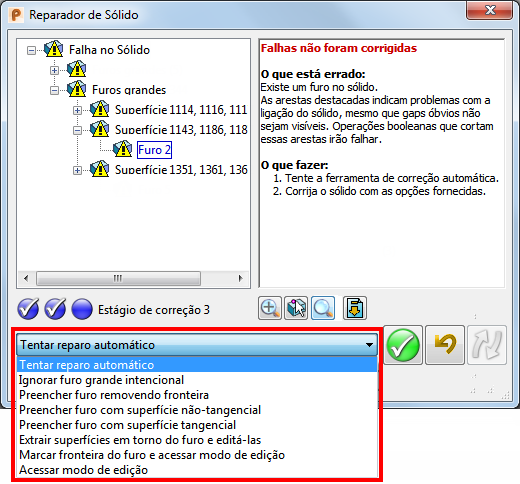

• Opções de Reparo — Selecione uma opção de reparo na lista de operações de reparo disponíveis. Para obter mais detalhes, consulte Lista de opções de reparo. A opção padrão é Tentar reparo automático. Dependendo da opção de reparo selecionada, a barra de ferramentas Edição do Reparador poderá ser exibida.
• Aplicar — Clique para aplicar a opção de reparo.
• Desfazer — Clique para desfazer a última operação de reparo.
• Verificar novamente — Clique para procurar falhas no sólido.
• Avançado — Indisponível no momento. Para desenvolvimento futuro.

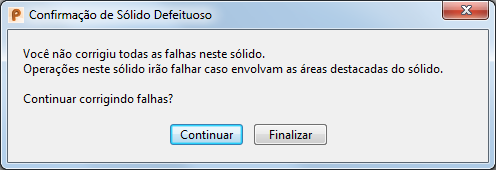

• Finalizar — Clique para fechar a caixa de diálogo e verificar se há falhas. Se forem encontradas falhas, será exibida a caixa de diálogo Confirmação de Sólido Defeituoso:



  • Continuar — Clique para abrir a caixa de diálogo Reparador de Sólido e continuar corrigindo falhas.
  • Finalizar — Clique para aceitar as alterações feitas pelo Reparador de Sólido.
