O Tipo de Relação determina a relação entre as ligações nos dois componentes na montagem.
Existem três opções:
- Coincidente
- Angular/ Paralelo
- Perpendicular

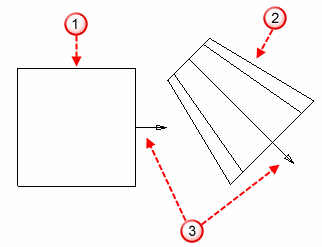

No exemplo 2D abaixo:
é o componente principal
é o componente secundário
mostra as ligações planas selecionadas
O componente secundário é posicionado utilizando a ligação do componente principal.

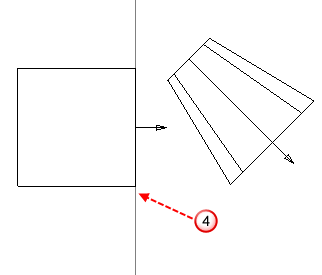

No exemplo, o principal tem uma ligação plana. O plano da ligação é utilizado para posicionar o componente secundário. A linha representando o plano é indicada por
:
Coincidente — O componente secundário é posicionado de modo que sua ligação seja coincidente com a ligação do componente principal.
No exemplo, o componente secundário é posicionado de modo que sua ligação plana fique no mesmo plano da ligação do componente principal.
Você pode posicionar o componente secundário de modo que sua ligação esteja a uma certa distância da ligação do componente principal. Insira uma Distância ou utilize o Escalador de Ângulo/Distância para definir uma distância.

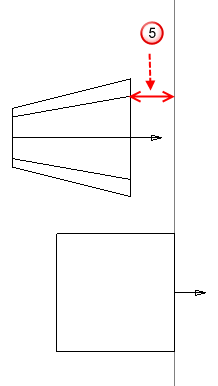

No exemplo, o componente secundário é posicionado de modo que sua ligação plana fique a uma certa distância da ligação plana do componente principal. A distância é indicada por
:
Angular/Paralelo — O componente secundário é posicionado de modo que sua ligação fique a um certo ângulo em relação à ligação do componente principal. Se o ângulo for 0, o componente secundário será posicionado de forma que sua ligação seja paralela à ligação do componente principal. Insira um Ângulo ou utilize o Escalador de Ângulo/Distância para definir um ângulo.

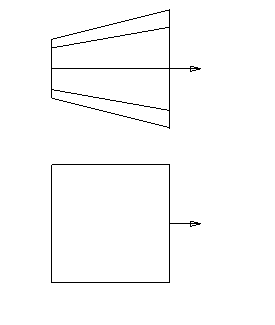

No exemplo, o componente secundário é posicionado de modo que sua ligação plana seja paralela à ligação plana do componente principal. A posição dos dois planos paralelos é indicada por
.
O tipo de relação Angular/Paralelo pode ser configurado para os seguintes tipos de relação:
- plano a plano
- plano a linha
- linha a plano
- linha a linha
A distância entre os planos não está definida neste estágio e precisa ser definida por outro tipo de relação.
Perpendicular — O componente secundário é posicionado de modo que sua ligação seja perpendicular à ligação no componente principal.

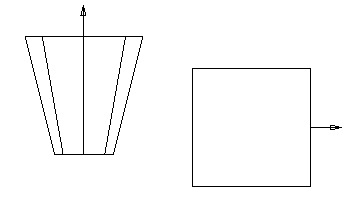

No exemplo, o componente secundário é posicionado de modo que sua ligação plana seja perpendicular à ligação plana do componente principal.
