Criando um chanfro utilizando duas distâncias

Para criar um chanfro com duas distâncias:

1. Clique em no diálogo Chanfro.
2. Insira um valor para Distância.
3. Insira um valor para Distância 2.
4. Selecione uma aresta de um sólido.

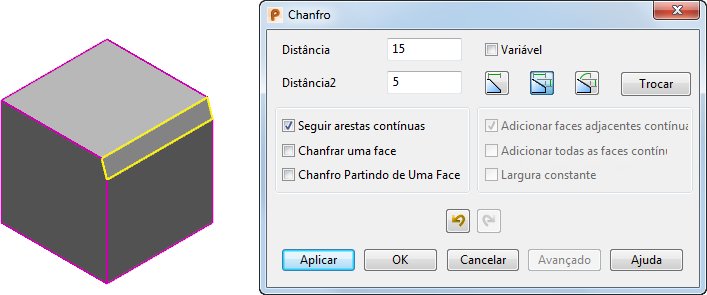

5. Clique em Aplicar para criar um chanfro com duas distâncias. O chanfro no modelo a seguir foi criado com Distância configurada como 15 e Distância 2 configurada como 5.



Dica:

• Clique em Trocar para trocar o efeito de distâncias desiguais.
