Criação de um chanfro sólido

Você pode criar chanfros nas arestas de um sólido.

Para criar um chanfro sólido:

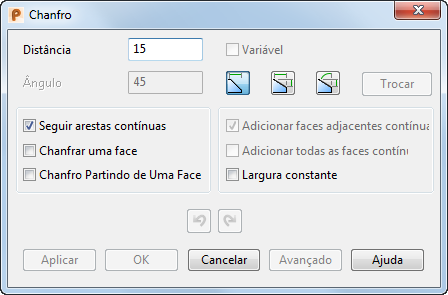

Clique na guia Sólido > painel Figura > Fillet > Chanfro para exibir o diálogo Chanfro:

Caso seu sólido versão 8 possua mais do que 20 superfícies e não esteja vedado, o programa pergunta se você deseja torná-lo vedado. Se você clicar em Sim, o Assistente de Vedação será exibido para ajudar você a vedar o sólido (dentro da tolerância).

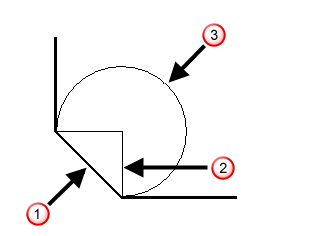

Insira a Distância que será utilizada para criar o chanfro, conforme mostrado abaixo:

Chanfro

Distância

Arco com raio igual à distância
Use uma das seguintes opções para especificar o chanfro:
- — Usar uma única distância.
- — Usar duas distâncias.
- — Usar uma distância e um ângulo.
Selecione a rota de chanfro:
- Seguir Arestas Contínuas — Selecione esta opção e segure o cursor sobre uma aresta válida, antes que um caminho seja selecionado. É realçado o caminho que contém a borda, bem como todas as arestas que são tangentes contínuas com essa aresta.
  Se você selecionar uma aresta, um novo caminho é selecionado contendo essa aresta e todas as arestas que forem tangente contínuas a essa aresta.

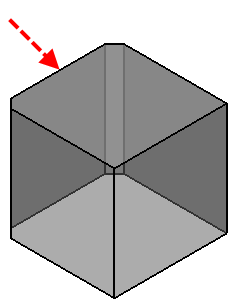

  A aresta mostrada abaixo é selecionada.

  O seguinte caminho é selecionado.

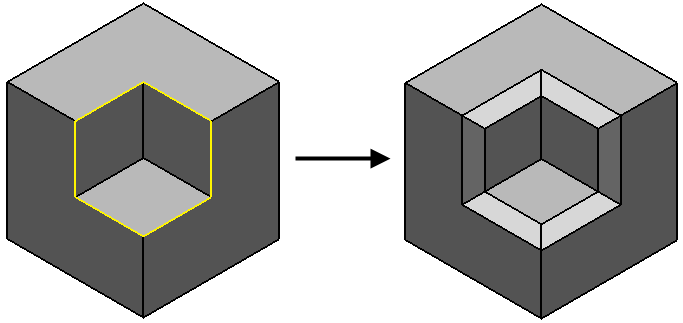

- Chanfrar uma face — Selecione esta opção e segure o cursor sobre uma aresta válida, antes que um caminho seja selecionado. É destacado um caminho contendo todas as arestas de uma face do sólido que contém essa aresta.
  Se você selecionar uma aresta, um novo caminho é selecionado contendo todas as arestas de uma face do sólido que contém essa aresta.

  A aresta mostrada abaixo é selecionada.

  O seguinte caminho de arestas da face é selecionado.

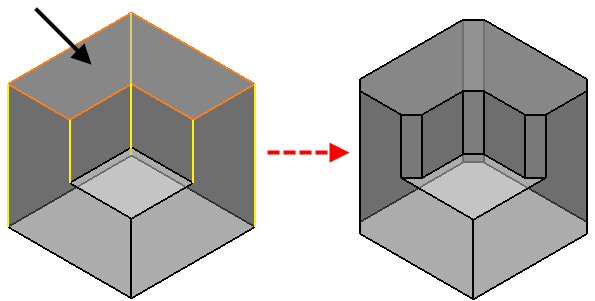

- Chanfro Partindo de Uma Face — Selecione esta opção e, a seguir, selecione uma face no modelo para realçar todas as arestas a serem chanfradas. Os caminhos realçados serão chanfrados quando você clicar em Aplicar.
- Variável — Esta opção estará disponível somente quando você clicar em Aplicar para criar um chanfro. Se você selecionou o caminho mas ainda não criou o chanfro, poderá selecionar o botão Avançado para criar um Chanfro de Distância Variável.

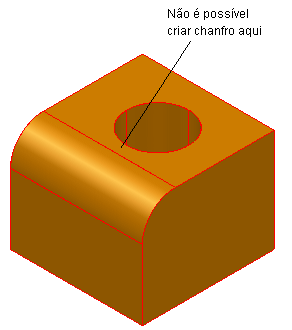

- Adicionar Faces Adjacentes Contínuas — Selecione esta opção se um chanfro não puder ser criado porque ela se espalha nas superfícies vizinhas.
  O chanfro não se estenderá além das superfícies vizinhas. Para estender o chanfro além de todas as superfícies, utilize a opção Adicionar Todas as Faces Contínuas.

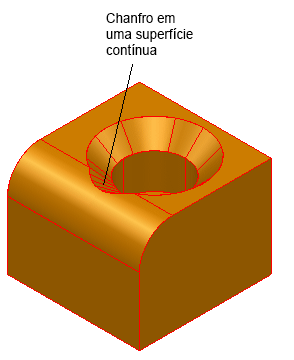

  Essa opção permite que você crie o chanfro nas superfícies contínuas.
- Adicionar Todas as Faces Contínuas — Isso equivale a Adicionar Faces Adjacentes Contínuas, exceto que o chanfro pode se estender sobre todas as superfícies que forem tangentes planas contínuas.
  Essa opção pode ser mais lenta ao criar chanfros. Recomenda-se que você utilize Adicionar Faces Adjacentes Contínuas caso identifique que um chanfro não se estenderá além de suas superfícies adjacentes.

  Desmarque a opção depois que você terminar de usá-la.
- Largura constante — Quando você cria um chanfro, a largura do chanfro varia para refletir o ângulo entre as faces adjacentes. Selecione Largura constante para criar uma largura constante para um chanfro.
- — Desfazer / Refazer um chanfro. O comportamento normal de desfazer é retido quando a caixa de diálogo é fechada. Ou seja, selecionar a guia Início > painel Apagar > Desfazer, imediatamente após a criação de um chanfro ou grupo de chanfros, fará com que os chanfros criados sejam removidos.
Clique em Aplicar para criar um chanfro ao longo do caminho selecionado.
Um ícone de Figura de chanfro representando a operação é exibido na árvore de figura sólida.

Você pode agora editar a distância do chanfro recém criado ou selecionar mais arestas para criar outro chanfro.
Clique em Avançado enquanto um caminho é selecionado para criar um chanfro de distância variável. O diálogo Chanfro de Distância Variável é exibido. Utilize esse diálogo para inserir linhas ao longo do caminho para definir diferentes valores de distância.
Clique OK para fechar o diálogo.
