Utilize a funcionalidade Postiço Booleano para criar uma adição booleana entre o sólido ativo e outro sólido; o outro sólido não irá atravessar o sólido ativo. A árvore de figura será atualizada para incluir um sub-ramo na figura de postiço mostrando o histórico do sólido secundário.

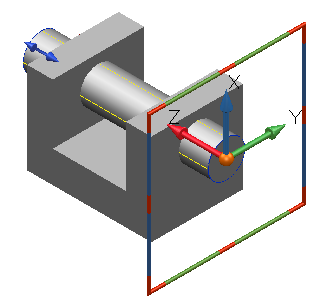

No exemplo, o cilindro é adicionado ao sólido ativo para criar um Postiço Booleano:
- Selecione o sólido a ser adicionado ao sólido ativo.
- Clique na guia Sólido > painel Figura > Postiço Booleano.
Uma adição Booleana irá adicionar o sólido selecionado ao sólido ativo sem que atravesse o sólido ativo.

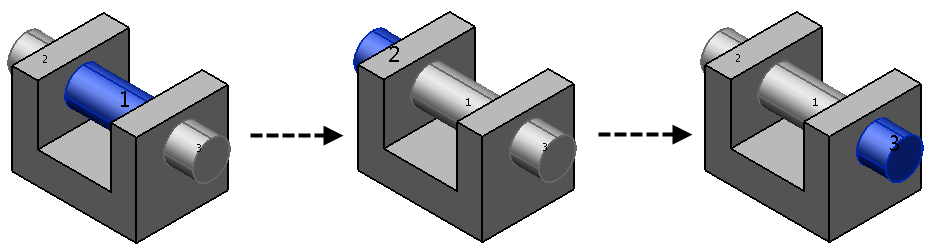

Se mais de uma solução estiver disponível, todas as soluções serão exibidas no modelo. As faces da solução atual são destacadas e o número da solução atual é destacado. Soluções adicionais também são numeradas.

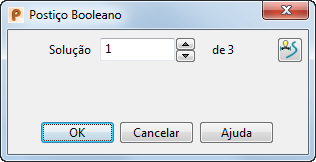

- Circule pelas soluções possíveis utilizando o diálogo Postiço Booleano, ou clique num dos números para destacar a solução e atualizar o diálogo Postiço Booleano.
- Defina a relação da figura durante a criação utilizando o botão Relação de Figura Sólida
. Para maiores detalhes, consulte Criando uma relação entre uma figura sólida e um sólido.
- Clique OK.
