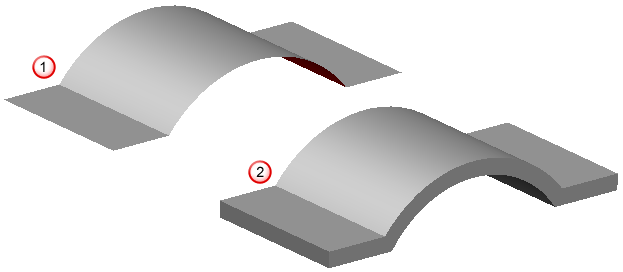

Você pode aplicar espessura a um sólido aberto
e plano para criar um sólido fechado
.
A face oposta do sólido fechado é criada por offset da face aberta.
Para criar um sólido com espessura:
- Selecione um sólido aberto.
- Clique na guia Sólido > painel Figura > Espessura para exibir o diálogoEspessurar Sólido:
- Utilize a caixa de diálogo para controlar como o sólido é espessurado:

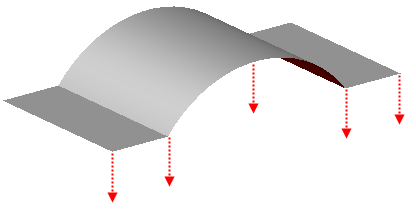

- Espessura — É medida de dentro do sólido, ao longo do eixo negativo da normal da superfície:
Especifique um valor de espessura.

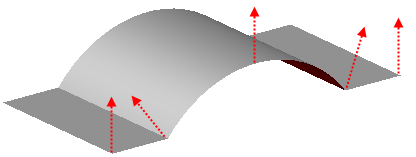

- Inverter — A espessura é medida de fora do sólido:

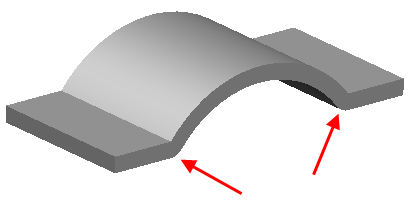

- Arredondar cantos — Arredonda os cantos na nova face do sólido espessurado:
- Espessura — É medida de dentro do sólido, ao longo do eixo negativo da normal da superfície:
- Clique OK para aplicar espessura ao sólido e fechar o diálogo.
Um ícone de Figura de espessura
que representa a operação é exibido na árvore de figura sólida.
